بالمقارنة مع الطراز منخفض الطاقة، يتميز محرك التردد المتغير للأغراض العامة بقدرة 5.5 كيلو وات بتحسينات شاملة في هيكل تبديد الحرارة، وسعة التحميل الزائد، والواجهات الطرفية. فهو يتعامل بسهولة مع عمليات التشغيل ذات الأحمال الثقيلة والبيئات الصناعية القاسية، مما يجعله مركزًا مثاليًا لتحسين كفاءة الإنتاج وتحقيق توفير الطاقة.
التحكم في ناقلات الحمل الثقيل، التحميل الزائد بدون قلق: يدعم قدرة التحميل الزائد العالية بنسبة 150% (60 ثانية)، مما يتوافق تمامًا مع متطلبات عزم الدوران العالي للمحرك 5.5 كيلو وات عند بدء التشغيل. سواء إعادة تشغيل الخلاط بعد ازدحام المواد أو تشغيل المصعد تحت حمولة كاملة، فإنه يوفر عزم دوران قويًا، مما يحل مشكلة التعثر تمامًا بسبب عدم كفاية الطاقة.
تصميم هيكلي من الدرجة الصناعية، وتبديد حرارة محسّن: باستخدام تصميم تدفق هواء مستقل محسّن ومشتت حراري معزز لمعالجة الحرارة الناتجة عن خرج الطاقة بقدرة 5.5 كيلو وات، فإنه يعزل الغبار والمكونات الإلكترونية بشكل فعال، ويمنع إنذارات الحرارة الزائدة الناجمة عن تبديد الحرارة السيئ ويضمن تشغيلًا مستمرًا مستقرًا على مدار الساعة طوال أيام الأسبوع في البيئات ذات درجات الحرارة العالية.
توسعة كاملة المواصفات وتكامل عالي: واجهة اتصال RS-485 القياسية (بروتوكول Modbus-RTU)، تدعم التحكم في دورة المضخات المتعددة، وإمدادات المياه ذات الضغط المستمر PID، وبرمجة PLC سهلة. يتميز الطراز 5.5 كيلو وات بتكوين أكثر ثراءً لمنفذ الإدخال/الإخراج، مما يلغي الحاجة إلى شراء وحدة تحكم إضافية لإنشاء أنظمة تحكم آلية معقدة بشكل مباشر.
وحدة فرامل مدمجة للاستجابة السريعة: تحتوي الموديلات بقدرة 5.5 كيلو وات أو أقل على وحدة فرامل مدمجة (تتطلب مقاومة خارجية). بالنسبة للآلات التي تتطلب إيقاف التشغيل السريع أو الدوران الأمامي والخلفي المتكرر، فإنه يمنع بشكل فعال ارتفاع جهد المضخة ويمنع فشل العاكس.
|
غرض |
المواصفات (5.5 كيلو واط) |
|
نموذج |
TES-0055M3 (ثلاث مراحل 380 فولت) |
|
القدرة المقدرة |
13 كيلو فولت أمبير |
|
التصنيف الحالي |
25 أمبير (ثلاث مراحل 380 فولت) |
|
فئة الجهد |
ثلاث مراحل 380 فولت - 415 فولت (50/60 هرتز) |
|
وضع التحكم |
التحكم في المتجهات بدون مستشعر (SVC)، التحكم V/F |
|
نطاق التردد |
0.00 هرتز ~ 600.00 هرتز |
|
سعة التحميل الزائد |
150% التيار المقنن (60 ثانية)، 180% التيار المقنن (3 ثواني) |
|
نسبة السرعة |
1:100 (تحت وضع SVC) |
|
واجهة الاتصالات |
RS-485 (Modbus-RTU) |
|
فئة الحماية |
IP20 (مثبت على الخزانة) |
|
طريقة التبريد |
تبريد الهواء القسري (مروحة مدمجة) |

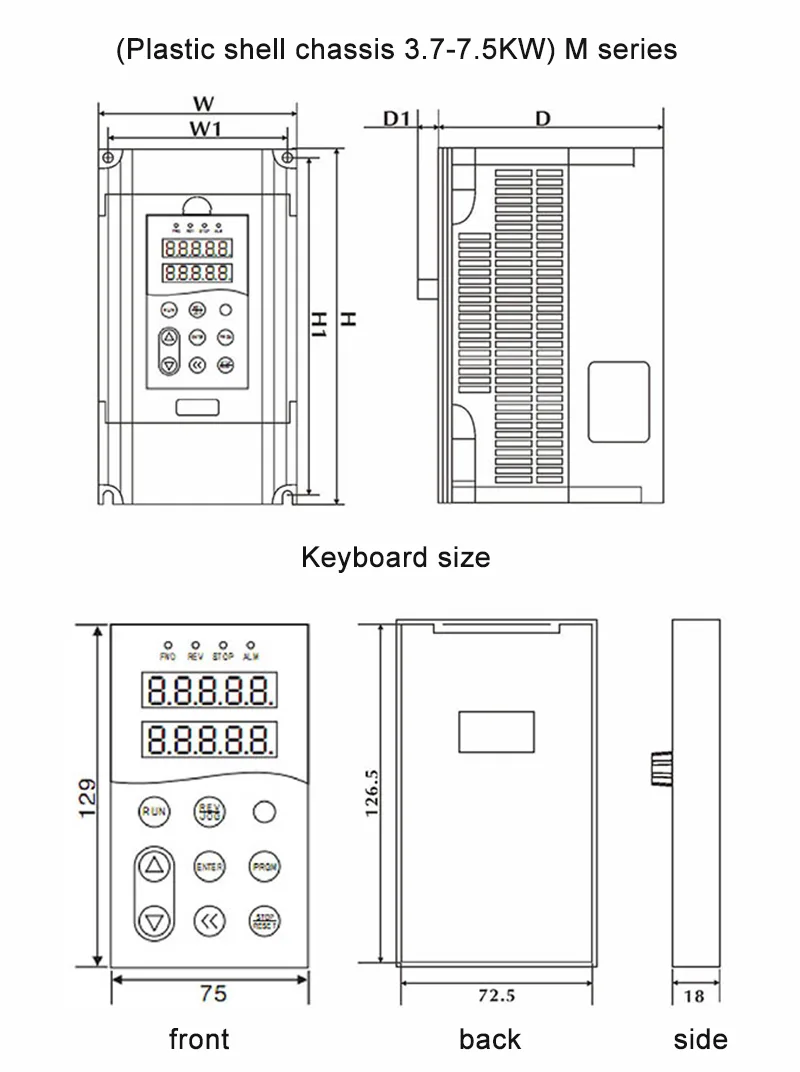

| نموذج | W | W1 | H | H1 | D | د1 |
| TES0037M3 TES0055M3 TES0075M3 |
130.0 | 115.0 | 264.0 | 244.0 | 153.5 | 9.0 |
إن محرك التردد المتغير للأغراض العامة بقدرة 5.5 كيلو وات، مع قوته القوية وموثوقيته العالية، يستخدم على نطاق واسع في المجالات الصناعية متوسطة الحجم التالية:
التحكم في السوائل: أنظمة إمداد المياه ذات الضغط الثابت المتوسطة والكبيرة الحجم، تكييف الهواء المركزي، مضخات المياه المتداولة، مراوح برج التبريد.
تصنيع الآلات: محركات المغزل لأدوات الآلات CNC، وآلات القولبة بالحقن، والبثق، وآلات النسيج.
نقل المواد: السيور الناقلة، المصاعد، الخلاطات، الكسارات.
معدات حماية البيئة: أجهزة معالجة مياه الصرف الصحي، آلات نزح المياه.
منع صارم للتأريض المشترك: تجنب تمامًا مشاركة قطب التأريض الكهربائي مع المعدات الكهربائية الكبيرة مثل آلات اللحام وآلات الطاقة. يجب أن يكون سلك التأريض سميكًا وقصيرًا قدر الإمكان.
ناقل الحركة طويل الخط: إذا كانت المسافة بين محول التردد والمحرك تزيد عن 50 مترًا، فيجب تقليل التردد الحامل (F0-15) أو يجب تركيب مفاعل إخراج لمنع تلف عزل المحرك.
منع الغبار: على الرغم من أن الطراز 5.5 كيلو وات يتمتع بتبديد جيد للحرارة، إلا أنه في البيئات عالية الغبار (مثل مصانع النسيج ومصانع معالجة الأخشاب)، يوصى بتركيب شبكة حماية أو تركيبها في خزانة كهربائية منفصلة.
Q1: هل يمكن لمحول التردد 5.5 كيلو وات تشغيل محرك 7.5 كيلو وات؟
ج: غير مستحسن. يحتوي عاكس التردد TES-390 بقدرة 5.5 كيلو وات على تيار إخراج مقدر يبلغ 25 أمبير، في حين أن التيار المقنن لمحرك بقدرة 7.5 كيلو وات يكون عادةً حوالي 15 أمبير - 17 أمبير (اعتمادًا على الجهد). على الرغم من أن التيارات تبدو متطابقة، إلا أن هامش قدرة العاكس مصمم لمحرك بقدرة 5.5 كيلو واط. يمكن أن يؤدي إجبار محرك بقدرة 7.5 كيلو وات على تشغيله بسهولة إلى قيام العاكس بتشغيل حماية التيار الزائد (OC) أو الحماية من الحمل الزائد (OL)** أثناء بدء التشغيل أو عملية التحميل الثقيل. يرجى دائمًا اتباع مبدأ اختيار "طاقة العاكس ≥ قوة المحرك".
س2: هل يتطلب الموديل بقدرة 5.5 كيلو وات مقاومة فرامل خارجية؟
ج: إذا كانت أجهزتك لا تتطلب التوقف السريع أو أحمال الطاقة المحتملة (مثل الرافعات)، فعادةً لا تكون هناك حاجة إلى مقاومة الكبح. ومع ذلك، إذا كان الجهاز يحتوي على قصور ذاتي كبير، أو يتطلب وقت توقف قصير، أو يتضمن ردود فعل للطاقة، فيجب توصيل مقاوم الكبح؛ وإلا فإن العاكس سوف يبلغ عن خطأ **الجهد الزائد (OV)**.
س 3: ما هي الاختلافات في تبديد الحرارة بين الطرازين 5.5 كيلو وات و0.75 كيلو وات؟
ج: يعتمد الموديل 0.75KW بشكل أساسي على الحمل الحراري الطبيعي لتبديد الحرارة، في حين أن الموديل 5.5KW يولد حرارة أكثر بكثير. ولذلك، فإن الطراز 5.5KW يأتي بشكل قياسي مع مروحة تبريد عالية الطاقة، ويوصى باستخدام تصميم مجرى هواء مستقل لعزل مكونات توليد الحرارة من دائرة التحكم، مما يضمن التشغيل المستقر حتى في البيئات الصناعية ذات الغبار العالي.
س 4: كيف يمكن حل مشكلة التداخل الكهرومغناطيسي عند تشغيل محرك 5.5KW؟
ج: الكابلات الطويلة بقدرة 5.5 كيلو وات عرضة لتوليد إشعاع كهرومغناطيسي يتداخل مع معدات الاتصالات. التوصيات: 1. تشغيل خطوط الكهرباء وخطوط التحكم في حوامل كابلات منفصلة؛ 2. استخدام الكابلات المحمية لخطوط التحكم. 3. قم بتركيب مفاعل إدخال أو مرشح EMC عند مدخل العاكس (موصى به في القسم 4.9 من الوثيقة).
