بالمقارنة مع محولات التردد العادية للأغراض العامة المتوفرة في السوق، يتفوق محرك التردد المتغير من سلسلة 900E في دقة التحكم والوظائف الذكية:
التحكم في الوضع المزدوج، والأداء الفائق: يدعم حصريًا التحكم في ناقل الحركة بدون مستشعر (SVC) للمحركات المتزامنة، مما يوفر عزم دوران قوي لبدء التشغيل حتى عند السرعات المنخفضة، مع دقة تحكم تتجاوز بكثير محولات تردد التحكم V/F التقليدية.
ضبط ذكي، مطابقة بنقرة واحدة: مزود بوظيفة الكشف الذاتي لمعلمات المحرك (التعرف الثابت/الديناميكي)، يحدد محول التردد معلمات المحرك تلقائيًا، مما يلغي الحاجة إلى حسابات يدوية مملة ويضمن أن نظام القيادة دائمًا في حالة مطابقة مثالية.
المدمج في إمدادات المياه الضغط المستمر PID: لا حاجة إلى وحدة تحكم خارجية؛ يتيح منطق PID الشامل المدمج مباشرة وظائف الحماية من النوم والاستيقاظ ونقص المياه لأنظمة إمدادات المياه ذات الضغط المستمر، مما يقلل بشكل كبير من تكاليف النظام.
تجربة تفاعلية سهلة الاستخدام: مجهزة بلوحة تشغيل LED متعددة الوظائف، تدعم المراقبة في الوقت الفعلي لمعلمات متعددة مثل التردد والجهد والتيار والطاقة، وتتميز بوظيفة عرض تبديل المعلمات التلقائية، مما يجعل التشغيل والصيانة أسهل.
حماية شاملة للسلامة: مجهزة بأكثر من 20 وظيفة للكشف عن الأخطاء، بما في ذلك حماية وحدة العاكس، والتيار الزائد، والجهد الزائد، والجهد المنخفض، وفقدان الطور، والسخونة الزائدة، والدائرة القصيرة إلى الأرض، مما يضمن سلامة المعدات والأفراد.
|
غرض |
مواصفة |
|
طاقة الإدخال |
ثلاث مراحل 380 فولت ~ 480 فولت (50/60 هرتز) |
|
وضع التحكم |
التحكم V/F، التحكم بدون مستشعر للمحرك المتزامن (FMSVC) |
|
ضبط التردد |
الحد الأعلى: 500.0 هرتز / الحد الأدنى: 0.0 هرتز (قابل للتعديل) |
|
تردد الناقل |
1.0 كيلو هرتز ~ 16.0 كيلو هرتز (قابل للتعديل تلقائيًا مع درجة الحرارة) |
|
نطاق السرعة |
1:100 (تحت وضع SVC) |
|
سعة التحميل الزائد |
150% من التيار المقنن (60 ثانية) |
|
فئة الحماية |
IP20 (بيئة التثبيت مطلوبة) |

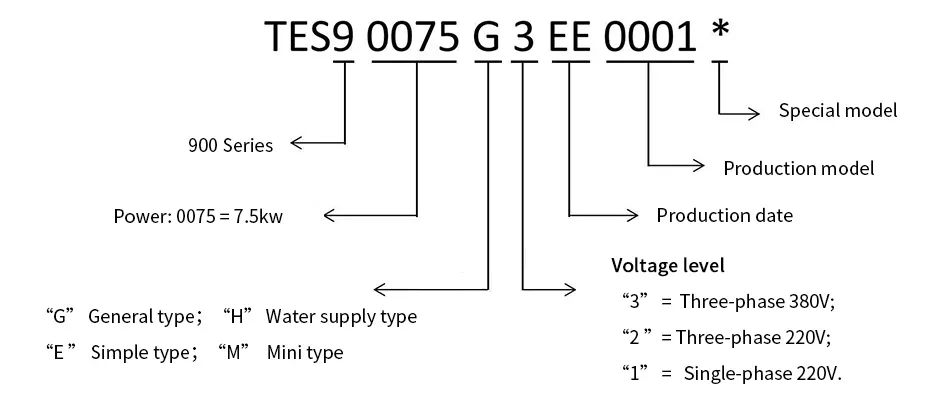

تتم تسمية محولات التردد من سلسلة 900 وفقًا للقواعد التالية:
| 900M صغير، دخل أحادي الطور: 200~240 فولت ± 10%، دخل ثلاثي الطور: 380~480 فولت ± 10%، 50/60 هرتز | ||||
| نموذج محول التردد | محرك مكيف | تصنيف الانتاج الحالي أ | الرقم المرجعي للمظهر | |
| كيلوواط | HP | |||
| 900-0007M1 | 0.75 | 1 | 4 | A00M |
| 900-0015M1 | 1.5 | 2 | 7 | A00M |
| 900-0007M3 | 0.75 | 1 | 2.5 | A00M |
| 900-0015M3 | 1.5 | 2 | 3.7 | A00M |
| 900-0022M3 | 2.2 | 3 | 5.1 | A00M |
| دخل أحادي الطور: 200~240 فولت ± 10%، 50/60 هرتز | ||||
| نموذج محول التردد | محرك مكيف | تصنيف الانتاج الحالي أ | الرقم المرجعي للمظهر | |
| كيلوواط | HP | |||
| 900-0007G1 | 0.75 | 1 | 4 | أ00 |
| 900-0015G1 | 1.5 | 2 | 7 | أ00 |
| 900-0022G1 | 2.2 | 3 | 10 | أ00 |
| 900-0040G1 | 4.0 | 5 | 18 | أ01 |
| مدخل ثلاثي الطور: 380~480 فولت ± 10%، 50/60 هرتز | ||||
| نموذج محول التردد | محرك مكيف | تصنيف الانتاج الحالي أ | الرقم المرجعي للمظهر | |
| كيلوواط | HP | |||
| 900-0007G3 | 0.75 | 1 | 2.5 | أ00 |
| 900-0015G3 | 1.5 | 2 | 3.7 | أ00 |
| 900-0022G3 | 2.2 | 3 | 5.1 | أ00 |
| 900-0030G3 | 3.0 | 4 | 7.0 | أ00 |
| 900-0040G3 | 4.0 | 5 | 9.0 | أ01 |
| 900-0055G3 | 5.5 | 7.5 | 13 | أ01 |
| 900-0075G3 | 7.5 | 10 | 17 | أ02 |
| 900-0110G3 | 11 | 15 | 25 | أ02 |
| 900-0150G3 | 15 | 20 | 32 | أ03 |
| 900-0185G3 | 18.5 | 25 | 38 | أ03 |
| 900-0220G3 | 22 | 30 | 45 | أ04 |
| 900-0300G3 | 30 | 40 | 60 | أ04 |
| 900-0370G3 | 37 | 50 | 75 | أ05 |
| 900-0450G3 | 45 | 60 | 90 | أ05 |
| 900-0550G3 | 55 | 70 | 110 | أ06 |
| 900-0750G3 | 75 | 100 | 150 | أ07 |
| 900-0930G3 | 93 | 125 | 170 | أ07 |
| 900-1100G3 | 110 | 150 | 210 | أ08 |
| 900-1320G3 | 132 | 175 | 250 | أ08 |
| 900-1600G3 | 160 | 210 | 300 | أ09 |
| 900-1850G3 | 185 | 245 | 340 | أ09 |
| 900-2000G3 | 200 | 260 | 380 | أ09 |
| 900-2200G3 | 220 | 300 | 415 | أ09 |
| 900-2500G3 | 250 | 350 | 470 | أ10 |
| 900-2800G3 | 280 | 370 | 520 | أ10 |
| 900-3150G3 | 315 | 400 | 600 | أ10 |
| 900-3550G3 | 355 | 420 | 650 | أ11 |
| 900-4000G3 | 400 | 530 | 725 | أ11 |
| 900-4500G3 | 450 | 595 | 820 | أ11 |
| 900-5000G3 | 500 | 595 | 980 | أ11 |
| 900-5600G3 | 560 | 740 | 1080 | أ12 |
| 900-6300G3 | 630 | 830 | 1200 | أ12 |

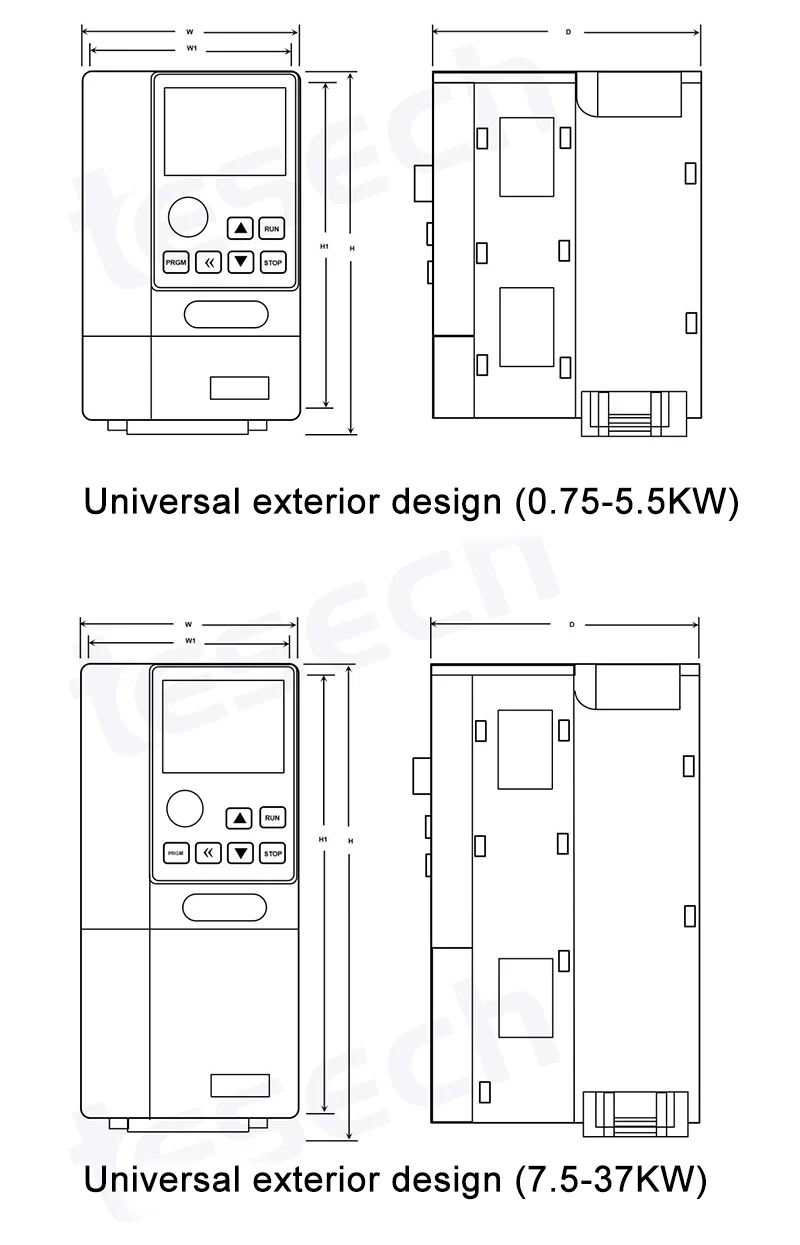

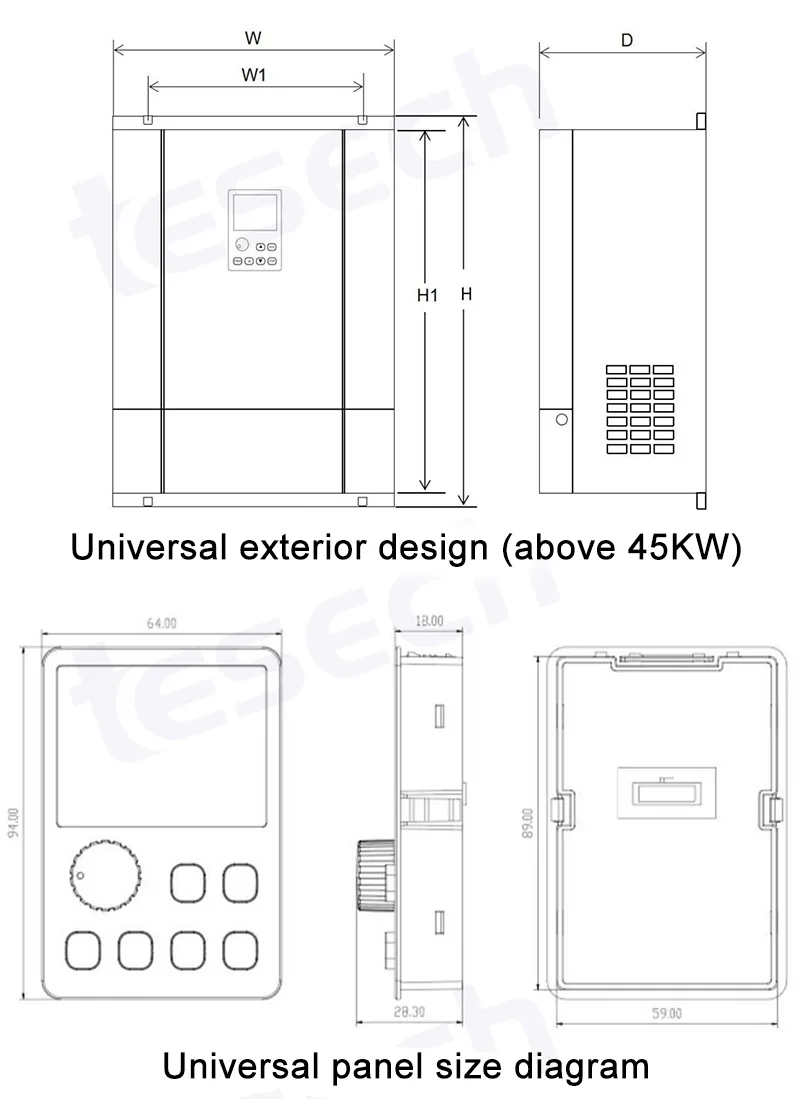

| الرقم المرجعي | قوة | الأبعاد (مم) | حجم التثبيت (مم) | فتحة | |||
| H | W | D | H1 | W1 | |||
| A00M | 0.75 ~ 1.5 كيلو واط / 220 فولت 0.75 ~ 2.2 كيلو واط / 380 فولت |
153 | 86 | 123 | 143 | 76 | 4.5 ملم |
| أ00 | 0.75 ~ 2.2 كيلو واط / 220 فولت 0.75 ~ 2.2 كيلو واط / 380 فولت |
170 | 86 | 141 | 157 | 75 | 5 ملم |
| أ01 | 4.0~5.5KW/380V 4.0/220 فولت |
188 | 96 | 171 | 176 | 83.6 | 5 ملم |
| أ02 | 7.5 ~ 11 كيلو واط | 228 | 114 | 192 | 214.5 | 98.7 | 5 ملم |
| أ03 | 15 ~ 18.5 كيلو واط | 290 | 160 | 182 | 269 | 143 | 6.5 ملم |
| أ04 | 22 ~ 30 كيلو واط | 328 | 193 | 217 | 305 | 172 | 8.5 ملم |
| أ05 | 37 ~ 45 كيلو واط * | 344 | 228 | 223 | 324 | 206 | 8.5 ملم |
| أ06 | 45 ~ 55 كيلو واط | 490 | 327.5 | 238 | 459 | 202.5 | 10 ملم |
| أ07 | 75 ~ 93 كيلو واط | 526 | 300 | 304 | 504 | 200 | 9 ملم |
| أ08 | 110 ~ 132 كيلو واط | 690 | 370 | 360 | 636.5 | 232 | 10 ملم |
| أ09 | 160 ~ 220 كيلو واط | 720 | 410 | 360 | 690 | 330 | 10 ملم |
| أ10 | 250 ~ 315 كيلو واط | 1060 | 650 | 392.5 | 1030 | 420 | 12 ملم |
| أ11 | 355 ~ 500 كيلو واط | 1361.5 | 818 | 404.5 | 1280 | 520 | 16 ملم |
| أ12 | 560 ~ 630 كيلو واط | 1330 | 786 | 410 | 1295 | 500 | 16 ملم |
يتم استخدام محرك التردد المتغير من سلسلة 900E، مع نطاق الطاقة الواسع وأداء التحكم القوي، على نطاق واسع في المجالات التالية:
إمدادات المياه والتكييف: أنظمة إمدادات المياه ذات الضغط المستمر، مضخات مياه التكييف المركزي، مراوح برج التبريد.
التصنيع الصناعي: أدوات الآلات CNC، آلات النسيج، معدات الطباعة والتغليف، آلات البلاستيك.
نقل المواد: سيور النقل، المصاعد، الخلاطات.
التطبيقات الخاصة: نظرًا لدعمه للتحكم في المحرك المتزامن، فهو مناسب بشكل خاص لسيناريوهات محرك المحرك المتزامن ذو المغناطيس الدائم حيث تعد كفاءة الطاقة والحجم أمرًا بالغ الأهمية.
المتطلبات البيئية: يجب أن تكون درجة حرارة بيئة التثبيت بين -10 درجة مئوية و+50 درجة مئوية، والرطوبة أقل من 90% رطوبة نسبية (بدون تكثيف)، وخالية من الغازات المسببة للتآكل والغبار الموصل.
متطلبات المساحة: لضمان تبديد الحرارة، يجب حجز مساحة كافية أعلى وأسفل العاكس (يوصى بـ 10 سم فوق و10 سم أدناه)، ويجب ترك فجوات تهوية لا تقل عن 5 سم على كلا الجانبين.
الدائرة الرئيسية: قم بتوصيل أطراف الإدخال (R/S/T) بمصدر الطاقة ثلاثي الطور، وأطراف الإخراج (U/V/W) بالمحرك. يُمنع منعًا باتًا توصيل سلك الطاقة بأطراف الإخراج عن طريق الخطأ.
دائرة التحكم: تدعم مدخلات الإشارة المتعددة، بما في ذلك الإشارات التناظرية 0-10 فولت (AI1)، ومقاييس الجهد، وإشارات التبديل الخارجية (DI1/DI2).
التأريض: يجب تأريض طرف PE الخاص بالعاكس بشكل موثوق.
1). إعادة ضبط المعلمة: اضبط F0-31 = 1 لاستعادة إعدادات المصنع.
2). معلمات المحرك: اضبط F0-00 (الطاقة)، وF0-01 (الجهد)، وF0-02 (التيار)، وF0-03 (التردد)، وF0-04 (السرعة) وفقًا للوحة اسم المحرك.
3). وضع التحكم: اضبط F3-00 = 2 لتحديد التحكم في ناقل المحرك المتزامن (وضع SVC إذا لزم الأمر).
4). تعريف المعلمة: قم بتعيين F0-06 لإجراء تعريف المعلمة الثابتة أو الديناميكية (للتحكم في المتجهات).
5). أمر التشغيل: اضبط F0-19 لتحديد قناة التشغيل (اللوحة/المحطة الطرفية)، وF0-20 لتحديد مصدر التردد.
o الوحدة الرئيسية العاكس TES 900E × 1
o لوحة تحكم مثبتة على الحائط (بما في ذلك كابل التوصيل) × 1
o دليل المستخدم (بما في ذلك بطاقة الضمان) × 1
o ملحقات التثبيت (مسامير/شيلات) × 1 مجموعة
o يتم الشحن خلال 48 ساعة من تقديم الطلب (إذا كان متوفرًا في المخزون).
o خدمة التتبع اللوجستي الاحترافية المقدمة.
طريقة التغليف: يتم استخدام أكياس مضادة للكهرباء الساكنة + صناديق من الورق المقوى الصلب للتغليف، ويتم استخدام صناديق من الورق المقوى المموج عالي القوة للكرتون الخارجي لضمان النقل الآمن.
وقت الشحن: سيتم شحن العناصر القياسية خلال الإطار الزمني المتفق عليه؛ سيتم تسليم العناصر المخصصة خلال أيام العمل المتفق عليها.
القنوات اللوجستية: يتم دعم خدمات الشحن البحري/الجوي DHL وFedEx وUPS.
Q1: هل يمكن لجهاز TES 900E قيادة محرك متزامن ذو مغناطيس دائم؟
ج: نعم. يدعم محرك التردد المتغير من سلسلة 900E التحكم في ناقل الحركة بدون مستشعر (وضع SVC) للمحركات المتزامنة. بعد ضبط F3-00 على 2، جنبًا إلى جنب مع وظيفة تحديد المعلمة لـ F0-06، يمكنه تشغيل محرك متزامن مغناطيسي دائم بشكل مثالي، مما يوفر أداء عالي الكفاءة والتحكم في عزم الدوران.
Q2: ماذا علي أن أفعل إذا عرضت اللوحة خطأ حماية وحدة العاكس "Er01"؟
ج: عادةً ما يحدث "Er01" بسبب ماس كهربائى للإخراج، أو التأريض، أو ارتفاع درجة حرارة الوحدة. يرجى التحقق مما إذا كان عزل المحرك جيدًا، وما إذا كان سلك الإخراج تالفًا؛ تأكد مما إذا كانت قناة الهواء العاكس مسدودة وما إذا كانت المروحة تعمل بشكل طبيعي؛ إذا استمر الإنذار بعد استكشاف الأخطاء الخارجية وإصلاحها، فيرجى الاتصال بالدعم الفني للتحقق من لوحة القيادة أو وحدة العاكس.
Q3: كيفية تحقيق وظيفة إمدادات المياه الضغط المستمر؟
ج: يحتوي محرك التردد المتغير من سلسلة 900E على وظيفة PID قوية مدمجة. ما عليك سوى توصيل إشارة مستشعر الضغط بطرف AI1، ثم ضبط F1-00 لتحديد نقطة ضبط PID، وF1-02 لتحديد مصدر تعليقات PID كـ AI1. ثم قم بتعيين قيمة الضغط المستهدفة لـ F1-01 وفقًا لمتطلبات شبكة خطوط الأنابيب.
س 4: هل يحتاج محول التردد إلى صيانة دورية؟
ج: نعم. يوصى بفحصه كل 6-12 شهرًا. ركز على تنظيف الغبار من مروحة التبريد ومجاري الهواء، والتحقق من عدم وجود مسامير داخلية مفكوكة، وفحص أطراف الأسلاك بحثًا عن علامات الاحتراق. في حالة تخزينه لفترة طويلة (أكثر من عام واحد)، يجب إجراء معالجة الشيخوخة المسبقة وفقًا لدليل التعليمات قبل الاستخدام.
