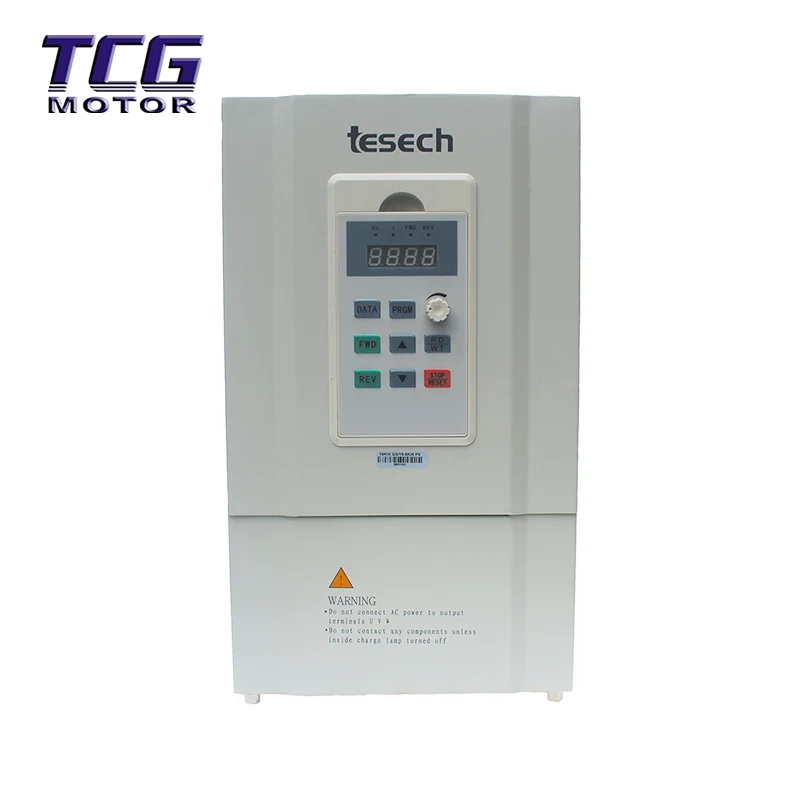

بالمقارنة مع نماذج الطاقة الأصغر، يتميز محرك التردد المتغير للخدمة الشاقة بقدرة 11 كيلو وات بتصميم غلاف حديدي قوي مع تصميم مكونات داخلية أكثر إحكاما ومقاومة أقوى للتداخل الكهرومغناطيسي. سواء في آلات التعدين الكبيرة، أو مضخات المياه عالية الرفع، أو محركات خطوط الإنتاج المعقدة، يوفر TES-390 11kW طاقة أساسية ثابتة ومستقرة.

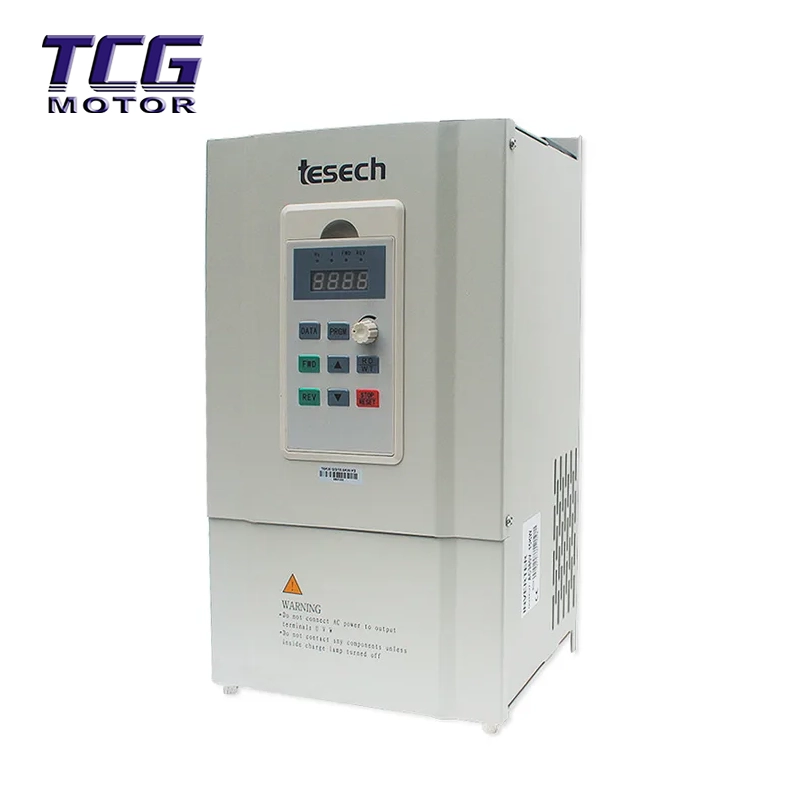

يستخدم الطراز 11 كيلو واط غلافًا حديديًا مغلقًا بالكامل (IP20). بالمقارنة مع الغلاف البلاستيكي لنماذج الطاقة الأصغر، فإن الغلاف الحديدي يحمي بشكل فعال من التداخل الكهرومغناطيسي القوي (EMC) في البيئات الصناعية، ويمنع الغبار من الدخول مباشرة إلى الدوائر الداخلية، ويحتوي على قناة أكثر تحسينًا لتبديد الحرارة، مما يجعله مناسبًا للبيئات الصناعية القاسية مثل المناجم والمسابك.
من خلال معالجة تيار البدء العالي والقصور الذاتي للمحرك بقدرة 11 كيلو وات، يتميز هذا الطراز بقدرة تيار رحلة لحظية بنسبة 200% و160% من قدرة الإخراج المقدرة، ويتعامل بشكل مثالي مع بدء تشغيل المعدات الثقيلة مثل الكسارات والضواغط، ويمنع بشكل فعال أخطاء التيار الزائد الكاذبة.
تولد الطاقة 11 كيلو وات حرارة كبيرة. تم تجهيز هذا الطراز بمروحة تبريد مستقلة ذات قناة هواء كبيرة الحجم، تعمل على إخراج الهواء الساخن مباشرة إلى خارج الخزانة. وهذا يمنع الهواء الساخن من الدوران والتراكم داخل الخزانة، مما يحل مشكلة الإغلاق المتكرر للمعدات عالية الطاقة بسبب ارتفاع درجة الحرارة في بيئات الصيف شديدة الحرارة.
يتضمن التكوين القياسي واجهات اتصالات صناعية وفيرة (RS-485 Modbus-RTU) ومحطات إدخال/إخراج متعددة، مما يدعم التحكم في دورة المضخات المتعددة (1 إلى 5) وبرمجة PLC البسيطة. يمكنه تشغيل أنظمة إمداد المياه ذات الضغط الثابت واسعة النطاق أو خطوط الإنتاج الآلية بشكل مباشر دون الحاجة إلى خزانات تحكم معقدة إضافية.
|
غرض |
المواصفات (11 كيلو واط) |
|
نموذج |
TES-0110M3 (ثلاث مراحل 380 فولت) |
|
القدرة المقدرة |
25 كيلو فولت أمبير |
|
التصنيف الحالي |
60 أمبير (الإدخال/الإخراج) |
|
فئة الجهد |
ثلاث مراحل 380 فولت - 480 فولت (±20% متسامح مع التقلبات) |
|
وضع التحكم |
التحكم في المتجهات بدون مستشعر (SVC)، التحكم V/F |
|
نطاق التردد |
0.00 هرتز ~ 600.00 هرتز |
|
سعة التحميل الزائد |
160% التيار المقنن (60 ثانية)، 200% التيار المقنن (3 ثواني) |
|
نسبة السرعة |
1:100 (تحت وضع SVC) |
|
طريقة التبريد |
تبريد الهواء القسري (تصميم مجاري الهواء المستقلة) |
|
فئة الحماية |
IP20 (مثبت على الخزانة) |
|
الأبعاد (الطول × العرض × الارتفاع) |
603 مم × 299 مم × 276.7 مم (بما في ذلك المروحة) |

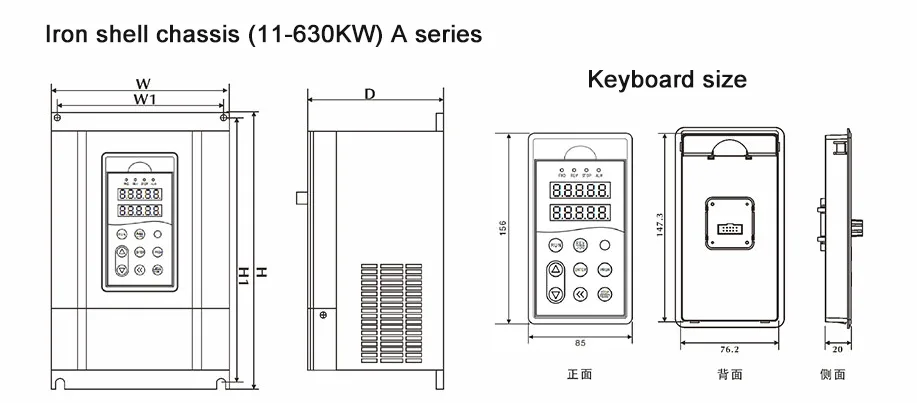

| قوة | H | w | D | H1 | W1 | فتحة |
| 11 كيلو واط 15 كيلو واط | 272 | 160 | 201 | 259 | 146 | 5.2 |
| 18.5 كيلو واط 22 كيلو واط | 313 | 211 | 205 | 299 | 196 | 6.5 |
| 30 كيلو واط 37 كيلو واط | 418 | 252 | 206.9 | 399 | 201 | 9 |
| 45 كيلو واط 55 كيلو واط | 603 | 299 | 276.7 | 581 | 240 | 9 |
| 75 كيلو واط 93 كيلو واط 110 كيلو واط | 643 | 338 | 312 | 619 | 280 | 11 |
| 132 كيلو واط 160 كيلو واط 185 كيلو واط 200 كيلو واط | 803 | 410 | 383.7 | 776 | 320 | 12 |
| 220 كيلو واط 250 كيلو واط 280 كيلو واط 315 كيلو واط | 1078.8 | 650 | 430.2 | 1046.8 | 520 | 13 |
| 355 كيلو واط 400 كيلو واط 450 كيلو واط | 1320 | 800 | 438 | 1280 | 700 | 16 |
| 500 كيلو واط 560 كيلو واط 630 كيلو واط | 1500 | 1028 | 450 | 1460 | 800 | 16 |
إن محرك التردد المتغير للخدمة الشاقة بقدرة 11 كيلو وات، يتميز بأداء قوي وموثوقية عالية، ويستخدم على نطاق واسع في المجالات الصناعية الثقيلة التالية:
التحكم في السوائل على نطاق واسع: محطات ضخ إمدادات المياه عالية الرفع، ووحدات تكييف الهواء المركزية الكبيرة، وأنظمة تهوية معالجة مياه الصرف الصحي.
التعدين ومواد البناء: الكسارات، المطاحن الكروية، السيور الناقلة، المصاعد.
التصنيع الصناعي: ضواغط الهواء الكبيرة، الأنظمة الهيدروليكية لآلات التشكيل بالحقن، المعدات المساعدة لدرفلة الفولاذ.
صناعات الطاقة والكيماويات: خزانات الخلط الكبيرة وأجهزة الطرد المركزي والمروحة وأنظمة السحب المستحثة.
التثبيت الرأسي: الموديل 11KW كبير وثقيل، ويجب تركيبه عموديًا على جدار معدني مسطح. يمنع منعا باتا التثبيت المقلوب أو الأفقي.
مساحة تبديد الحرارة: 11 كيلو وات تولد كمية كبيرة من الحرارة؛ يجب حجز مساحة تهوية تبلغ ≥300 مم في الأعلى والأسفل (توصي الوثيقة بمساحة 150 مم، ولكن يوصى بمساحة أكبر لنماذج الطاقة الأعلى).
تدابير الوقاية من الغبار: في البيئات ذات مستويات الغبار العالية (مثل المنسوجات ومعالجة الأخشاب)، يجب تركيب مرشحات الغبار أو يجب استخدام خزانة كهربائية منفصلة محكمة الغلق.
الدائرة الرئيسية: قم بتوصيل أطراف الإدخال (R/S/T) بمصدر الطاقة ثلاثي الطور، وأطراف الإخراج (U/V/W) بالمحرك. يمنع منعا باتا توصيل مصدر الطاقة بمحطات الإخراج!
وحدة الكبح: لا يحتوي الطراز 11 كيلو وات على وحدة فرامل مدمجة (يلزم وجود وحدة خارجية). إذا كان التوقف السريع مطلوبًا، فيجب توصيل وحدة فرامل خارجية ومقاوم الفرامل (متصلين بأطراف P/+ وPB).
المفاعل: يوصى بتركيب مفاعل إدخال تيار متردد على جانب مصدر الطاقة لتحسين عامل الطاقة والتخلص من التوافقيات عالية الترتيب.
إعادة ضبط المعلمة: اضبط F0-27 = 3 لاستعادة إعدادات المصنع.
معلمات المحرك: اضبط F2-01 (الطاقة) على 11.0، وF2-03 (التيار) على تيار لوحة اسم المحرك.
ضبط المتجهات: اضبط F2-11 = 2 (ضبط كامل)، اضغط على زر التشغيل للسماح للعاكس بالتعرف تلقائيًا على معلمات المحرك (يجب فصل الحمل).
اختبار التشغيل: اضبط F0-02 = 1 (التحكم الطرفي)، F0-03 = 2 (مدخل الجهد AI1)، قم بتوصيل مقياس الجهد لإجراء اختبارات ضبط السرعة.
يُمنع منعًا باتًا التبديل المتكرر للطاقة: تتمتع المكثفات الداخلية للعاكس بقدرة 11 كيلو وات بتيار شحن كبير. يُمنع منعًا باتًا قطع الطاقة بشكل متكرر عبر موصل أثناء التشغيل، حيث قد يؤدي ذلك إلى إتلاف وحدة IGBT بسهولة. يوصى بالبدء والتوقف عبر محطات التحكم.
النقل لمسافات طويلة: إذا تجاوزت مسافة المحرك 100 متر، فيجب تركيب مفاعل الإخراج لمنع التسرب الزائد للتيار الناجم عن السعة الموزعة للكابل.
متطلبات التأريض: يجب أن يستخدم محرك التردد المتغير للخدمة الشاقة بقدرة 11 كيلو وات طريقة تأريض أحادية النقطة. يجب أن تكون مساحة المقطع العرضي لسلك التأريض ≥ 6 مم². يُحظر تمامًا مشاركة سلك التأريض مع آلات الطاقة الأخرى.
س1: ما هي الاختلافات الهيكلية بين عاكس 11 كيلو وات وعاكس 5.5 كيلو وات؟
ج: الفرق الأكبر يكمن في مادة الغلاف ونظام تبديد الحرارة. عادةً ما تستخدم العاكسات بقدرة 5.5 كيلووات أو أقل أغلفة بلاستيكية، وتعتمد على الحمل الحراري الطبيعي لتبديد الحرارة؛ في حين أن محرك التردد المتغير للخدمة الشاقة بقدرة 11 كيلو واط، كونه وحدة عالية الطاقة، يستخدم غلافًا حديديًا قويًا، والذي لا يوفر حماية أقوى للتداخل الكهرومغناطيسي فحسب، بل يتميز أيضًا بمروحة تبريد مستقلة لتدفق الهواء لطرد الحرارة الداخلية مباشرة خارج الخزانة، مما يمنع تراكم الحرارة أثناء التشغيل عالي الطاقة.
س 2: هل يتطلب محرك التردد المتغير للخدمة الشاقة بقدرة 11 كيلو وات وحدة فرامل خارجية؟
ج: نعم، يجب أن يكون خارجياً. تشير الوثائق إلى أن وحدة الكبح الخارجية مطلوبة لـ 37 كيلو واط وما فوق، ولكن نماذج 11 كيلو واط عادةً لا تحتوي على وحدة فرامل مدمجة (أو قد تعتمد على الدفعة المحددة؛ تشير الوثائق إلى فرملة مدمجة لـ 37 كيلو واط أو أقل، لكن الوحدات عالية الطاقة تتطلب عادةً وحدة خارجية أثناء التشغيل). بالنسبة للمعدات الثقيلة بقدرة 11 كيلو وات (مثل الرافعات وأجهزة الطرد المركزي)، إذا كان التوقف السريع مطلوبًا، فيجب شراء وحدة فرامل خارجية ومقاوم فرملة مطابق (طاقة ≥ 2500 وات، مقاومة ≥ 43 أوم).
Q3: لماذا يبلغ العاكس 11KW الخاص بي عن "ارتفاع درجة الحرارة" بعد التشغيل لفترة من الوقت؟
ج: تولد محولات 11 كيلو وات الكثير من الحرارة، وعادةً ما يكون ارتفاع درجة الحرارة ناتجًا عن ثلاثة أسباب: 1. قنوات الهواء المسدودة. يرجى التحقق مما إذا كانت المروحة تعمل وما إذا كان هناك وبر/غبار عند مدخل الهواء؛ 2. ارتفاع درجة الحرارة المحيطة. إذا كانت درجة الحرارة داخل خزانة التحكم تتجاوز 40 درجة مئوية، يرجى تركيب مكيف الهواء أو مروحة العادم؛ 3. المروحة التالفة. تعتبر المروحة مكونًا منفصلاً لنماذج 11 كيلو وات. إذا لم تكن المروحة تدور، فيجب إيقاف الجهاز على الفور واستبدال المروحة.
Q4: هل يمكن لعاكس 11KW التحكم في محركات متعددة؟
ج: نعم، ولكن بشرط. تدعم موديلات 11KW القيادة المتوازية لمحركات متعددة في وضع التحكم V/F. من المستحسن ألا يتجاوز إجمالي التيار 1.1 مرة التيار المقنن لمحول التردد.
