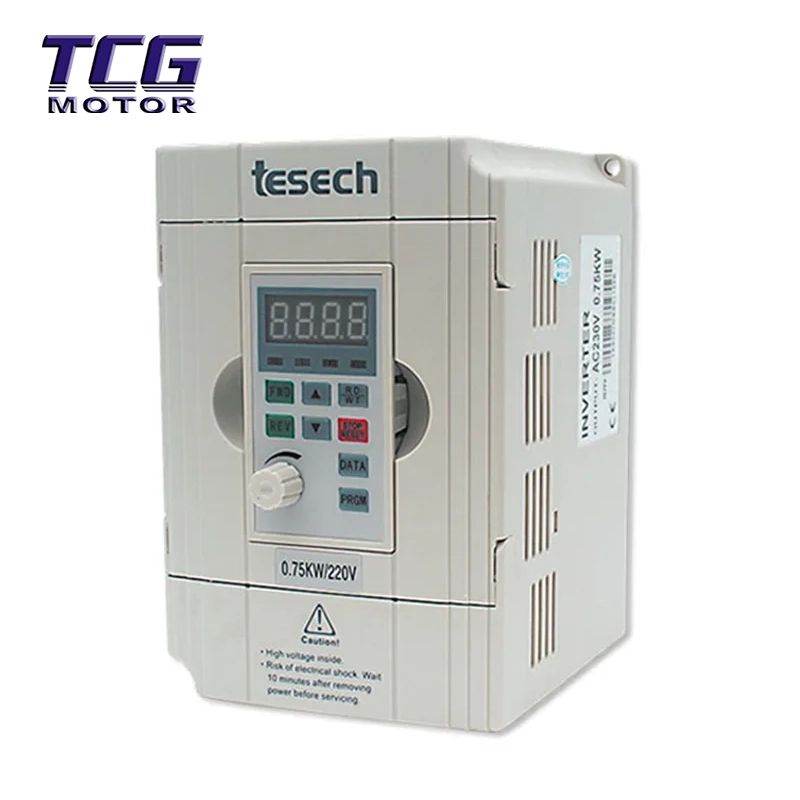

محرك التردد المتغير للأغراض العامة بقدرة 0.75 كيلو واط

يُظهر محرك التردد المتغير للأغراض العامة بقدرة 0.75 كيلووات مزايا متباينة كبيرة من الدرجة الصناعية:

قلب ناقل، عزم دوران عالٍ بتردد منخفض: إنه يعتمد حصريًا خوارزمية التحكم في ناقل الحركة SVC، مما يدعم التعرف الذاتي لمعلمة المحرك (ضبط ثابت/كامل) حتى عند طاقة 0.75 كيلو وات. بالمقارنة مع محولات V/F العادية، فإنها توفر عزم دوران أكثر استقرارًا عند السرعات المنخفضة، مما يتجنب مشكلات مثل "عدم القدرة على الحركة" أو "تقلبات السرعة".

منصة موحدة عبر جميع نطاقات الطاقة: تمتلك نفس منطق التحكم الصناعي مثل محولات الطاقة المتوسطة والعالية. وهو يدعم التحكم في عملية PID، والبرمجة متعددة السرعات (16 سرعة)، ووظائف PLC الأساسية، مما يتيح العمليات الآلية المعقدة حتى عند 0.75 كيلو وات، وليس مجرد تنظيم بسيط لسرعة البدء والإيقاف.

تصميم حماية من الدرجة الصناعية: باستخدام هيكل غلاف حديدي مثبت على الحائط (النوع A/النوع M)، فإنه يوفر تبديدًا فائقًا للحرارة مقارنة بالمحولات الصغيرة ذات الأغلفة البلاستيكية، مما يقاوم الغبار والتداخل الكهرومغناطيسي بشكل فعال في البيئات الصناعية، مما يضمن التشغيل المستمر الموثوق به على مدار الساعة طوال أيام الأسبوع.

اتصال كامل المنفذ وقابلية التوسع في المستقبل: واجهة اتصال RS-485 القياسية (تدعم بروتوكول Modbus-RTU)، حتى جهاز مستقل بقدرة 0.75 كيلو وات يمكن توصيله بسهولة بنظام مراقبة كمبيوتر مضيف، ويتم حجز الواجهة لتطبيقات إنترنت الأشياء الصناعية (IIoT).

المعلمات التقنية للمنتج

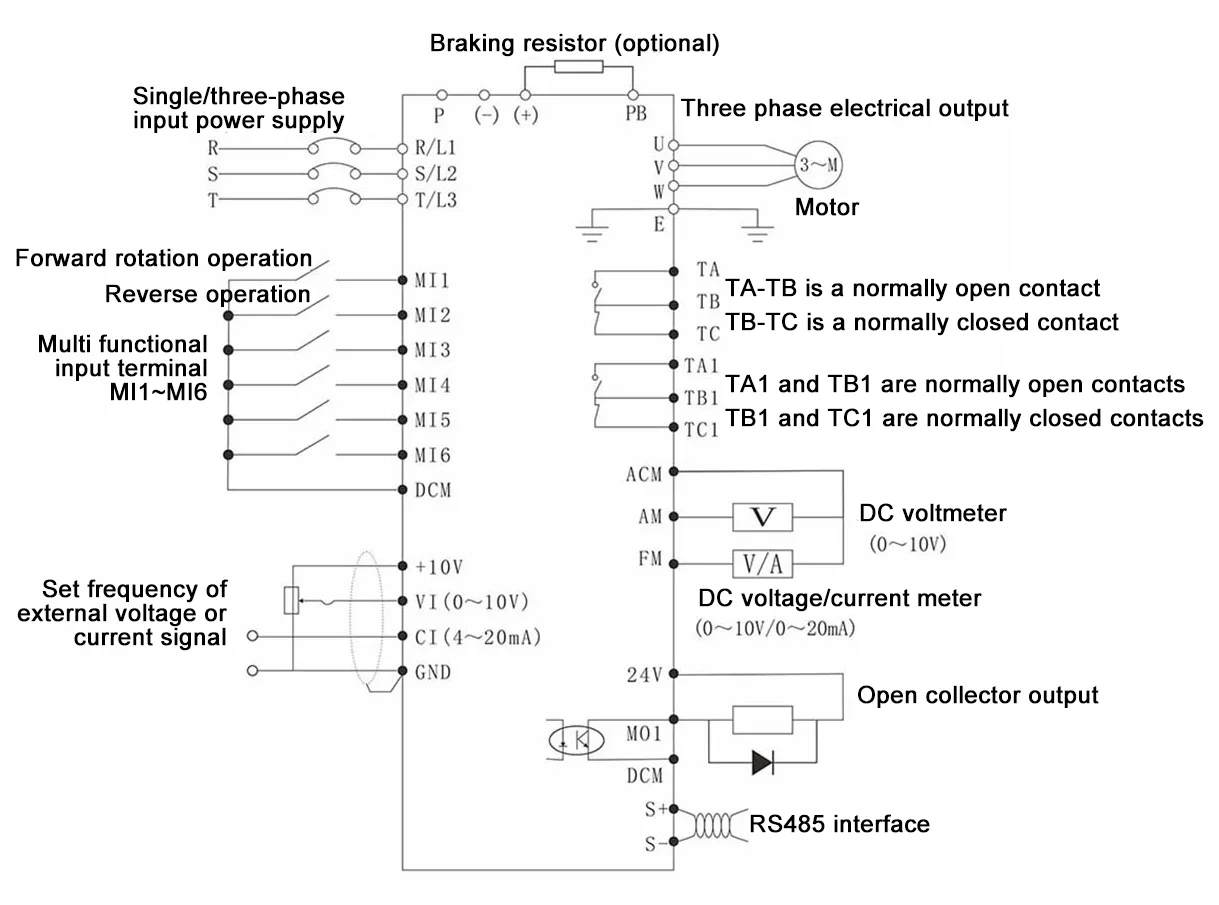

مخطط الأسلاك الأساسية

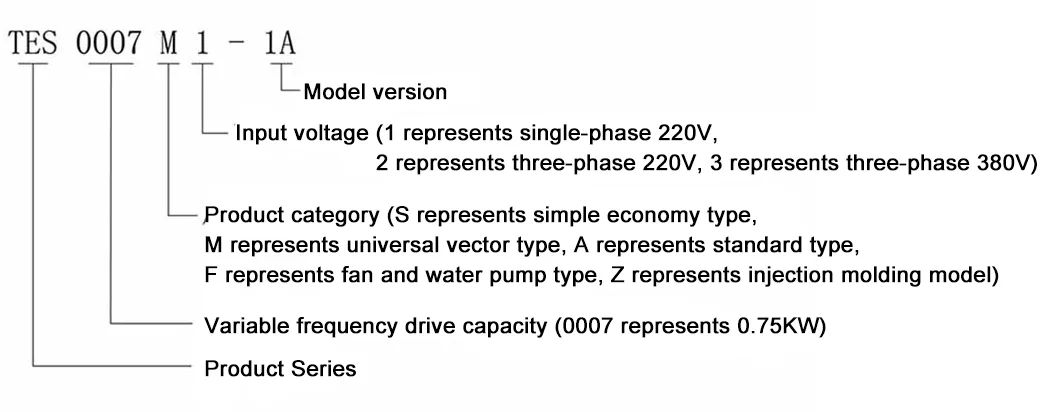

وصف نموذج المنتج

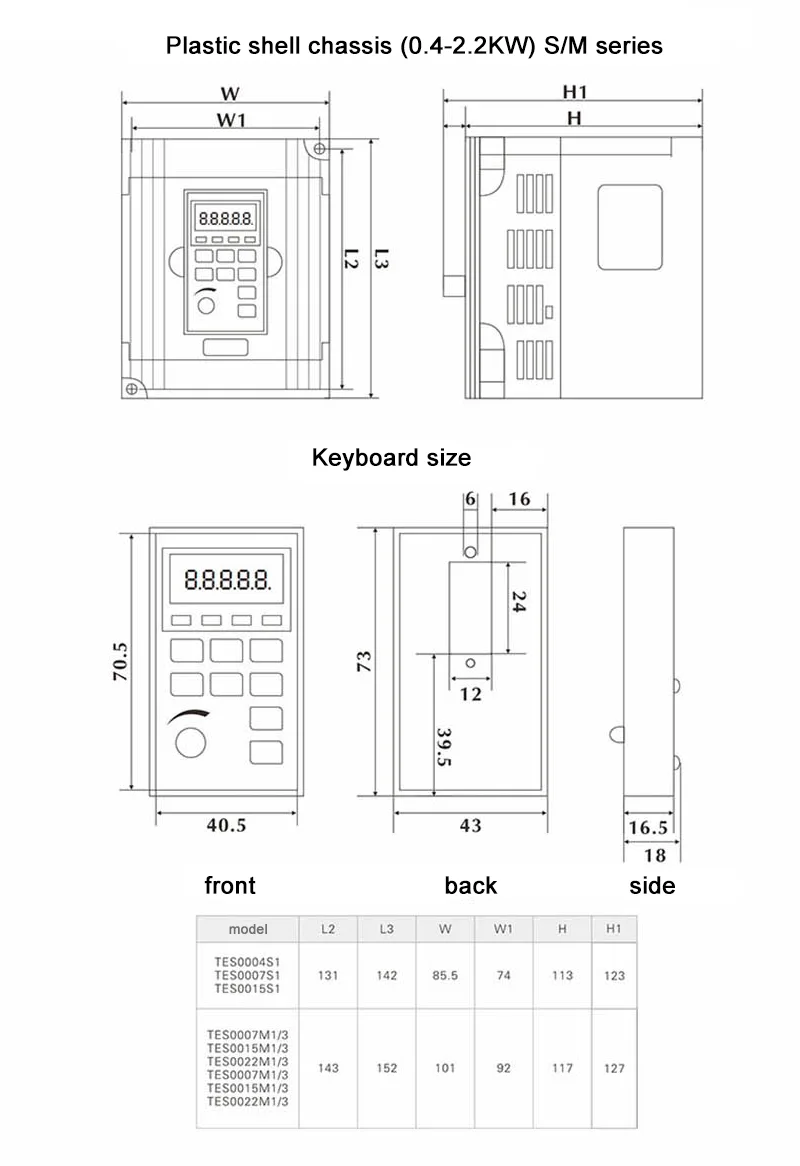

رسم الخطوط العريضة للمنتج

الصناعات التطبيقية والسيناريوهات

يتم استخدام محرك التردد المتغير للأغراض العامة بقدرة 0.75 كيلووات، مع عزم الدوران العالي والموثوقية العالية، على نطاق واسع في المجالات التالية:

الآلات الدقيقة: آلات النقش CNC، آلات الطحن الصغيرة، آلات التعبئة والتغليف، الخلاطات.

معدات التشغيل الآلي: أنظمة الحزام الناقل، أنظمة التحكم الآلي في الأبواب، آلات الطباعة.

التدفئة والتهوية وتكييف الهواء (HVAC) وإمدادات المياه: مراوح تكييف مركزية صغيرة، وتحكم إضافي في المضخة لأنظمة إمداد المياه ذات الضغط المستمر.

طباعة وصباغة المنسوجات: آلات الرسم الصغيرة ومعدات اللف (بفضل قدراتها الممتازة في التحكم في عزم الدوران).

تعليمات التثبيت والاستخدام

1. التركيب الميكانيكي

المتطلبات البيئية: يجب التحكم في درجة الحرارة المحيطة بين -10 درجة مئوية و+50 درجة مئوية، والرطوبة أقل من 90% رطوبة نسبية (بدون تكثيف).

حجز المساحة: بالنسبة للتركيب على الحائط، يجب حجز مساحة تهوية لا تقل عن 100 مم أعلى الجهاز وأسفله. لا تسد مدخل الهواء.

2. التوصيل الكهربائي

الدائرة الرئيسية: قم بتوصيل مدخلات الطاقة بأطراف الطاقة (R/S/T)، وقم بتوصيل المحرك بأطراف المحرك (U/V/W). الاتصال العكسي ممنوع منعا باتا!

تكوين الكبح: يحتوي الطراز 0.75 كيلو وات عادةً على وحدة فرامل مدمجة. للفرملة السريعة، يرجى توصيل مقاوم فرامل خارجي (متصل بأطراف P/+ وPB).

3. إجراء التصحيح السريع

1). إعادة ضبط المعلمة: اضبط F0-27 = 3 لاستعادة إعدادات المصنع.

2). ضبط معلمات المحرك: اضبط F2-01 (الطاقة) على F2-05 (السرعة) وفقًا للوحة اسم المحرك.

3). حدد وضع التحكم: اضبط F0-01 = 0 لتحديد التحكم في المتجهات (SVC)، أو F0-01 = 2 لتحديد التحكم V/F.

4). تعريف المعلمة (موصى به): اضبط F2-11 = 2 (ضبط كامل) أو 1 (ضبط ثابت)، واضغط على زر التشغيل للسماح للعاكس بتعلم معلمات المحرك تلقائيًا.

5). اختبار التشغيل: التحكم في التشغيل/الإيقاف عبر زر RUN الموجود على اللوحة أو المحطات الخارجية، وضبط مقياس الجهد أو الأزرار لضبط التردد.

التعليمات

س 1: هل يمكن للمحرك ذو التردد المتغير للأغراض العامة بقدرة 0.75 كيلو وات أن يبدأ الحمل الثقيل؟

ج: بالتأكيد. يدعم محرك التردد المتغير للأغراض العامة بقدرة 0.75 كيلووات التحكم في ناقل الحركة (SVC)، مع عزم دوران يصل إلى 150%. بالنسبة للمعدات الثقيلة مثل الخلاطات أو الكسارات ذات خرج طاقة يبلغ 0.75 كيلو وات، يوصى بتعيين معلمات لوحة اسم المحرك في المجموعة F2 وإجراء تحديد معلمات المحرك في F2-11 للحصول على أداء عزم دوران منخفض السرعة مثالي.

Q2: هل يحتوي هذا العاكس على مقاوم فرامل مدمج؟

ج: وفقًا للمواصفات الفنية الواردة في الدليل، فإن الموديلات بقدرة 37 كيلو وات أو أقل (بما في ذلك 0.75 كيلو وات) تحتوي على وحدة فرامل مدمجة. يحتاج المستخدمون فقط إلى شراء مقاوم فرامل خارجي وتوصيله بأطراف P(+) وPB؛ لا توجد حاجة إلى وحدة فرملة إضافية، مما يوفر تكاليف التركيب.

Q3: كيفية التحكم في دوران المحرك للأمام والخلف؟

يمكنك التحكم فيه بعدة طرق:

التحكم باللوحة: اضغط مباشرة على زر FWD (للأمام) أو زر REV (للخلف) بلوحة التشغيل.

التحكم في المحطة: قم بالاتصال بمحطة MIn عبر مفتاح خارجي (يجب ضبط F5-00 وF5-01 على وظيفة الأمام/الخلف).

تبديل المعلمة: يؤدي الإعداد F0-09 إلى تغيير أمر اتجاه التشغيل مباشرة دون الحاجة إلى تغيير أسلاك المحرك.

س4: هل يولد محول التردد الكثير من الحرارة؟

ج: الموديل 0.75KW يولد حرارة قليلة نسبيًا، ولكن لضمان عمره الافتراضي، يجب تركيبه عموديًا مع تهوية علوية وسفلية دون عائق. إذا تجاوزت درجة الحرارة المحيطة 40 درجة مئوية، فمن المستحسن خفض مستوى حرارة الوحدة أو تركيب مروحة للتبريد القسري.
