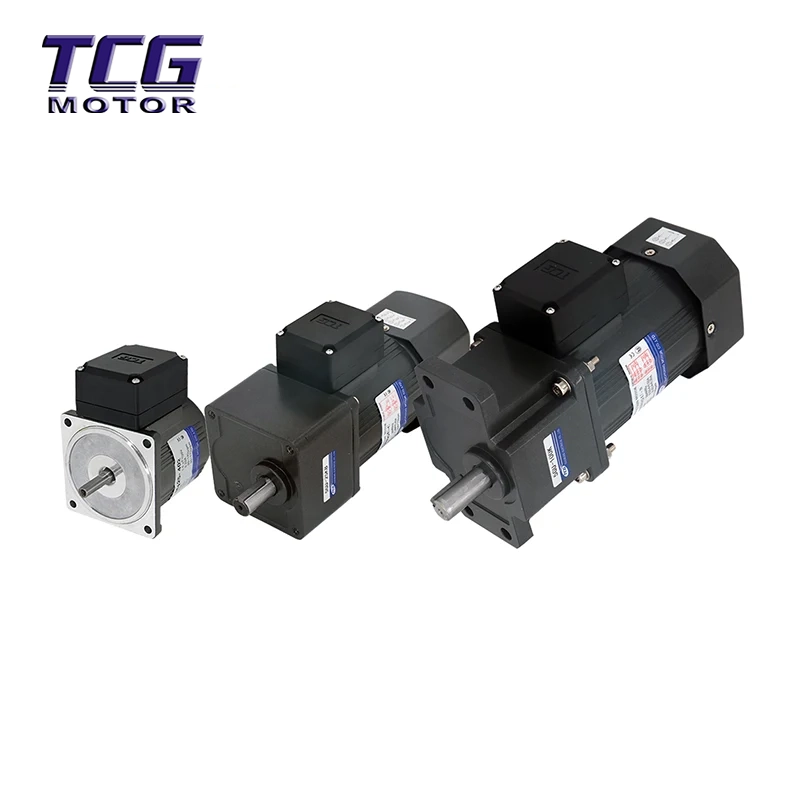

محرك التحكم في السرعة الدقيقة

يقدم Hengfu، وهو مصنع محترف للمحركات في الصين، محرك التحكم في السرعة الدقيقة بقدرة 120 وات عالي الأداء. يدعم محرك التحكم في السرعة الدقيقة كلاً من مرحلة واحدة 220 فولت وثلاث مراحل 380 فولت، مما يوفر تنظيمًا سلسًا للسرعة للتشغيل الآلي. تم تصميم سلسلة 120 واط التي يتم إنتاجها مباشرة من المصنع لتحقيق الاستقرار وانخفاض مستوى الضجيج، وهي حاصلة على شهادة CE/ISO9001. مثالي لمشاريع البيع بالجملة وتصنيع المعدات الأصلية/تصنيع التصميم الشخصي، وهو الحل المثالي للطاقة الدقيقة للناقلات والتعبئة والتغليف والمعدات الطبية.

إرسال استفسار

وصف المنتج

تم تصميم محرك التحكم في السرعة الدقيقة لضمان الدقة والموثوقية في الأتمتة الصناعية الحديثة. يتميز بهيكل قوي رباعي الأقطاب، فهو يوفر سرعة مقدرة تبلغ 1420 دورة في الدقيقة مع انخفاض كبير في الاهتزاز والضوضاء مقارنة بالبدائل ثنائية القطب. يتفوق هذا المحرك في التطبيقات التي تتطلب تشغيل/توقف متكرر وعزم دوران سلس منخفض السرعة. مع هيكل سبائك الألومنيوم عالي القوة لتبديد الحرارة بشكل فائق، فإنه يضمن عمر خدمة طويل حتى في ظل التشغيل المستمر. باعتبارنا شركة مصنعة مصدرًا، فإننا نقدم تخصيصًا عميقًا لأبعاد العمود وفلنجات التثبيت والأسلاك، مما يضمن التكامل السلس في أجهزتك المحددة.

محرك تاي تشوانغ (مرحلة واحدة)

التعريفي المحرك المستمر التقييمات

رقم الموديل		قوة (ث)	محيطية رقم الموجة (هرتز)	الجهد االكهربى (الخامس)	يبدأ تحول لحظة (كجم/سم)	تصنيف		بدء تشغيل المكثف		رقم الموديل والعتاد			لا.
أسطواني محور القوة	قطع الجناح محور القوة	قوة (ث)	محيطية رقم الموجة (هرتز)	الجهد االكهربى (الخامس)	يبدأ تحول لحظة (كجم/سم)	تحول لحظة (كجم/سم)	RevoVing لا. (دورة في الدقيقة)	سعة (ميكرو فاراد)	مقاومة الجهد االكهربى (فيرجينيا الغربية)	الاقتران تحمل	تحمل النفط و بالينج تحمل مجموع	وسط جير	لا.
2IK6A-أ 2RK6A-أ	2IK6GN-A 2RK6GN-A	6	50 60	100 110	0.42	0.42	1200 1450	2.5 3	250	2GN ك	2 جيجا	2GN10X	① ~ ③
2IK6A-C 2RK6A-C	2IK6GN-C 2RK6GN-C	6	50 60	200 220	0.42	0.42	1200 1450	0.8 1	400	2GN ك	2 جيجا	2GN10X	① ~ ③
3IK15A-أ 3RK15A-أ	3IK15GN-A 3RK15GN-A	15	50 60	100 110	0.8	1.1	1250 1550	46	250	3GN ك	3GN	3GN10X	④ ~ ⑥
3IK15A-C 3RK15A-C	3IK15GN-C 3RK15GN-C	15	50 60	200 220	0.8	1.1	1200 1500	1 1.5	400	3GN ك	3GN	3GN10X	④ ~ ⑥
4IK25A-أ 4RK25A-أ	4IK25GN-A 4RK25GN-A	25	50 60	100 110	1.3	1.8	1250 1550	68	250	4GN ك	4GN	4GN10X	⑦ ~ ⑨
4IK25A-C 4RK25A-C	4IK25GN-C 4RK25GN-C	25	50 60	200 220	1.3	1.8	1250 1500	1.5 2.0	400	4GN ك	4GN	4GN10X	⑦ ~ ⑨
5IK40A-أ 5RK40A-أ	5IK40GN-A 5RK40GN-A	40	50 60	100 110	2.3	3.2	1300 1550	10 12.0	250	5GN ك	5 جيجا	5GN10X	⑩ ~ ⑫
5IK40A-C 5RK40A-C	5IK40GN-C 5RK40GN-C	40	50 60	200 220	2.3	3.2	1300 1550	2.5 3	400	5GN ك	5 جيجا	5GN10X	⑩ ~ ⑫
5I K60A-A	5I K60GU-A	60	50 60	100 110	3.3	4.5	1300 1550	14.0	250	5 جي يو ك 5 جيجا بايت		5GU10XK	⑮ ~ ⑬
5I K60A-C	5I K60GU-C	60	50 60	200 220	3.3	4.5	1300 1550	3.5	400				⑮ ~ ⑬
5I K90A-A	5I K90GU-A	90	50 60	100 110	5.2	6.5	1300 1550	20.0	250				⑯ ~ ⑱
5I K90A-C	5I K90GU-C	90	5060	200 220	5.2	6.5	1300 1550	5.0	400
5I K120A-A	5I K120GU-A	120	50 60	100 110	5.4	6.5	1300 1550	25.0	250
5I K120A-C	5I K120GU-C	120	50 60	200 220	5.4	6.5	1300 1550	6.0	400
6I K140A-C	6I K140GU-C	140	50 60	200 220	5.8	7.6	1300 1550	8	400	6غو ك			⑲ ~ ⑳
6I K180A-C	6I K180GU-C	180	50 60	200 220	9.5	12.6	1300 1550	10	400
6I K200A-C	6I K200GU-C	200	50 60	200 220	10.2	13.7	1300 1550	12	400

جدول عزم الدوران المسموح به لمحرك التخفيض الجزئي

نسبة التخفيض (ريتيو)		3	5	7.5	10	12.5	15	20	25	30	40	50	60	75	100	120	150	180	200	250
سرعة الإخراج (50 هرتز)		467	284	190	142	114	95	71	57	47	36	28	24	19	14	12	9.5	7.8	7.1	5.7
سرعة الإخراج (60 هرتز)		574	344	230	172	138	115	86	69	57	43	34	29	23	17	14	11	9.6	8.6	6.9
2	6 واط	0.11	0.18	0.26	0.36	0.45	0.54	0.72	0.80	0.97	1.28	1.47	1.94	2.45	2.96
3	15 واط	0.28	0.48	0.75	0.96	1.18	1.47	1.92	2.15	2.35	3.13	3.92	4.70	4.90
4	25 واط	0.45	0.79	1.18	1.58	1.86	2.25	3.16	3.43	4.12	5.50	6.20	7.84
5	40 واط	0.72	1.18	1.77	2.36	2.94	3.53	4.62	5.00	6.47	8.62	9.81
	60 واط	1.08	1.77	2.64	3.54	4.02	5.31	7.08	7.25	8.73	11.6	14.71
	90 واط	1.70	2.60	4.10	5.20	6.80	7.90	10.4	13.7	16.4	19.70
	120 واط	2.11	3.52	5.28	7.04	8.04	9.60	12.7	14.5	17.4	19.70
6	140 واط	2.46	4.11	6.16	8.22	9.86	11.8	16.4	19.7	23.6	25.50
	180 واط	3.17	5.28	7.92	10.6	12.7	15.2	21.2	25.4	25.50
	200 واط	3.48	5.80	8.71	11.6	13.9	16.7	23.3	25.50

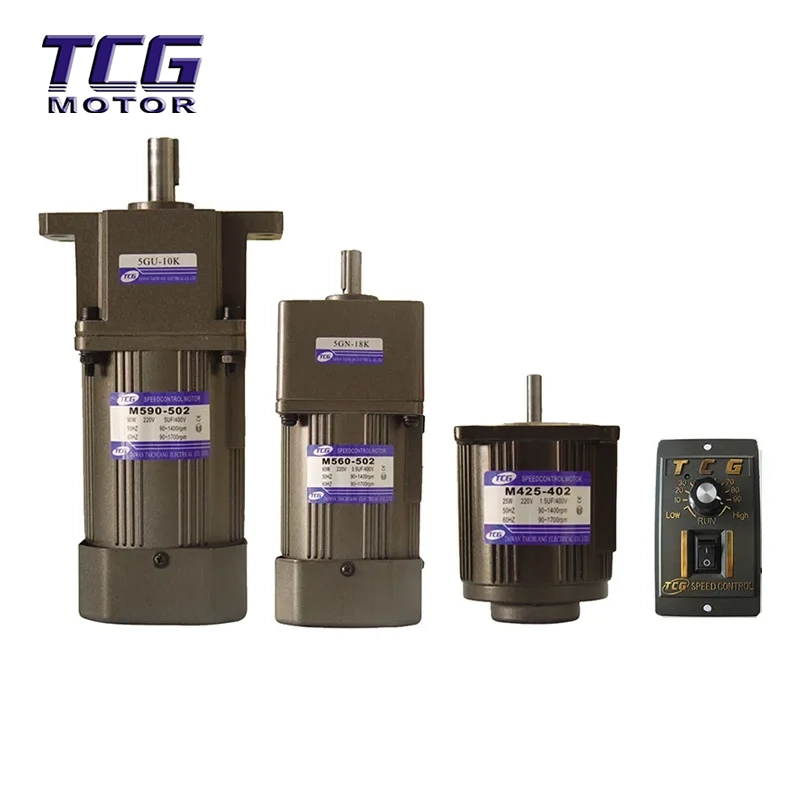

محرك تاي تشوانغ للتحكم في السرعة (أحادي الطور)

خصائص المحرك من النوع الأمريكي (أحادي الطور)

رقم الموديل للمحرك		قوة (ث)	الجهد االكهربى (الخامس)	محيطية رقم الموجة (هرتز)	القطب لا. (ف)	نطاق سرعة متغير		لحظة الدوران gcm		يبدأ تحول لحظة (جي سي إم)	مستهلكة قوة (ث)	بدء تشغيل المكثف		لا.
أسطواني محور القوة	قطع الجناح محور القوة					التناوب لا. (دورة في الدقيقة)	نسبة	ضبط رقم التدوير				سعة (ميكرو فاراد)	مقاومة الجهد االكهربى (فيرجينيا الغربية)
أسطواني محور القوة	قطع الجناح محور القوة					التناوب لا. (دورة في الدقيقة)	نسبة	1200 (دورة في الدقيقة)	90 (دورة في الدقيقة)			سعة (ميكرو فاراد)	مقاومة الجهد االكهربى (فيرجينيا الغربية)
M206-001	M206-401	6	100 110	5060	4	90 ~ 1400 90 ~ 1700	3 ~ 1800	460	250	330	23	2.5	250	① ~ ③
M206-002	M206-402	6	200 220	5060	4	90 ~ 1400 90 ~ 1700	3 ~ 1800	460	250	330	23	0.8	400	① ~ ③
M315-001	M315-401	15	100 110	5060	4	90 ~ 1400 90 ~ 1700	3 ~ 1800	880 660	300	550	40	4.0	250	④ ~ ⑥
M315-002	M315-402	15	200 220	5060	4	90 ~ 1400 90 ~ 1700	3 ~ 1800	880 660	300	550	40	1	400	④ ~ ⑥
M425-001	M425-401	25	100 110	5060	4	90 ~ 1400 90 ~ 1700	3 ~ 1800	1760 1400	450	1200	60	6.0	250	⑦ ~ ⑨
M425-002	M425-402	25	200 220	5060	4	90 ~ 1400 90 ~ 1700	3 ~ 1800	1760 1400	450	1200	60	1.5	400	⑦ ~ ⑨
M540-001	M540-401	40	100 110	5060	4	90 ~ 1400 90 ~ 1700	3 ~ 1800	2800 1800	550	1900	90	10	250	⑩ ~ ⑫
M540-002	M540-402	40	200 220	5060	4	90 ~ 1400 90 ~ 1700	3 ~ 1800	2800 1800	550	1900	90	2.5	400	⑩ ~ ⑫
M560-001	M560-501	60	100 110	5060	4	90 ~ 1400 90 ~ 1700	3 ~ 1800	5000 3500	700	3000	150	14	250	⑬ ~ ⑮
M560-002	M560-502	60	200 220	5060	4	90 ~ 1400 90 ~ 1700	3 ~ 1800	5000 3500	700	3000	150	3.5	400	⑬ ~ ⑮
M590-001	M590-501	90	100 110	5060	4	90 ~ 1400 90 ~ 1700	3 ~ 1800	6600 5300	1100	4500	200	20	250	⑯ ~ ⑱
M590-002	M590-502	90	200 220	5060	4	90 ~ 1400 90 ~ 1700	3 ~ 1800	6600 5300	1100	4500	200	5	400
M5120-001	M5120-501	120	100 110	5060	4	90 ~ 1400 90 ~ 1700	3 ~ 1800	6900 5600	1500	4800	220	25	250
M5120-002	M5120-502	120	200 220	5060	4	90 ~ 1400 90 ~ 1700	3 ~ 1800	6900 5600	1500	4800	220	6	400
M6140-002	M6140-602	140	200 220	5060	4	90 ~ 1400 90 ~ 1700	3 ~ 1800	9500 7900	2600	8800	280	8	400	⑲ ~ ⑳
M6180-002	M6180-602	180	200 220	5060	4	90 ~ 1400 90 ~ 1700	3 ~ 1800	11000 9800	3500	9900	360	10	400
M6200-002	M6200-602	200	200 220	5060	4	90 ~ 1400 90 ~ 1700	3 ~ 1800	13000 10900	4600	12350	400	12	400

التصنيف المستمر للمحرك التعريفي (ثلاث مراحل)

رقم الموديل للمحرك		قوة w	محيطية رقم الموجة هرتز	الجهد االكهربى V	يبدأ تحول لحظة gcm	تصنيف		رقم الموديل والعتاد			لا.
أسطواني محور القوة	قطع الجناح محور القوة	قوة w	محيطية رقم الموجة هرتز	الجهد االكهربى V	يبدأ تحول لحظة gcm	تحول لحظة gcm	الدائر لا. دورة في الدقيقة	الرهن تحمل	تحمل النفط و تحمل الاقتران مجموع	وسط جير	لا.
4IK25A-S	4IK25GN-S	25	50 60	220 380	2400 1600	1900 1600	1300 1550	4GN ك	4GN	4GN10X	⑦ ~ ⑨
5IK40A-S	5IK40GN-S	40	50 60	220 380	3000 2600	3000 2600	1300 1550	5GN ك	5 جيجا	5GN10X	⑩ ~ ⑫
5IK60A-S	5IK60GU-S	60	50 60	220 380	6000 5000	4500 3800	1300 1550	5 جي يو ك		5GU10XK	⑬ ~ ⑮
5IK90A-S	5IK90GU-S	90	50 60	220 380	8500 7000	6800 5700	1300 1550	5 جي يو ك		5GU10XK	⑯ ~ ⑱
5IK120A-S	5IK120GU-S	120	50 60	220 380	8800 8300	8800 7700	1300 1550	5 جيجا بايت		5GU10XK	⑯ ~ ⑱
6IK140A-S	6IK140GU-S	140	50 60	220 380	10800 9500	9800 8600	1300 1550	6غو كيلو بايت			⑲ ~ ⑳
6IK180A-S	6IK180GU-S	180	50 60	220 380	13500 12000	12200 11000	1300 1550	6غو كيلو بايت
6IK200A-S	6IK200GU-S	200	50 60	220 380	14800 13000	13000 11800	1300 1550	6غو كيلو بايت

المزايا الأساسية

مواصفات كهربائية متعددة الاستخدامات: متوافقة مع أنظمة الطاقة 220 فولت/380 فولت، مما يجعلها مناسبة لأسواق التصدير العالمية.

تشغيل سلس وهادئ: يضمن التصميم ذو الأربعة أقطاب إخراج عزم دوران ثابت والحد الأدنى من الضوضاء الصوتية، مما يجعله مثاليًا للبيئات المكتبية والطبية.

كفاءة الطاقة المثالية: تم ضبط تصنيف الطاقة 120 وات بدقة للمعدات الصغيرة إلى المتوسطة، مما يوازن بين الأداء وتوفير الطاقة.

استجابة حساسة للسرعة: عند إقرانها بجهاز تحكم في السرعة، فإنها تحقق تنظيمًا واسع النطاق بدون خطوات مع استجابة سريعة لتغيرات الحمل.

متانة من الدرجة الصناعية: تضمن اللفات النحاسية النقية بنسبة 100% والمحامل المتميزة الموثوقية في ظروف المصنع القاسية.

الانهيار الفني

مكونات مصممة بدقة لتحقيق أقصى قدر من المتانة

تنبع موثوقية محرك التحكم في السرعة الدقيقة من بنيته الداخلية المتميزة.

الجزء الثابت والدوار: نحن نستخدم صفائح فولاذية من السيليكون عالية الجودة مع ختم دقيق لتقليل فقدان التيار الدوامي وتوليد الحرارة.

لفات نحاسية نقية 100%: على عكس بدائل CCA، يستخدم المحرك الخاص بنا سلكًا نحاسيًا عالي النقاء مع عزل من الفئة F، مما يضمن توصيلًا فائقًا ومقاومة للحمل الحراري الزائد.

محامل عالية الدقة: مجهزة بمحامل كروية ذات مستوى عالمي لتقليل الاحتكاك، وضمان تشغيل هادئ للغاية وعمر ميكانيكي ممتد لأكثر من 10,000 ساعة.

دليل التثبيت والاختيار

كيفية دمج محرك التحكم في السرعة الصغيرة في نظامك؟

مرونة التركيب: يتميز هذا المحرك بتصميم شفة مربعة قياسية، متوافق مع معظم رؤوس التروس الصغيرة العالمية.

توافق الجهد: يدعم مرحلة واحدة 220 فولت لإعدادات المكاتب البسيطة وثلاث مراحل 380 فولت لشبكات الطاقة الصناعية المستقرة.

تآزر التحكم في السرعة: للحصول على الأداء الأمثل، نوصي بإقران هذا المحرك بوحدة تحكم رقمية في السرعة. وهذا يسمح بنطاق تنظيم 90-1420 دورة في الدقيقة مع إخراج عزم دوران ثابت بسرعات أقل.

سلامة الأسلاك: تتوفر صناديق طرفية مدمجة أو خيارات أسلاك الرصاص لتلبية متطلبات حماية IP الخاصة بك
