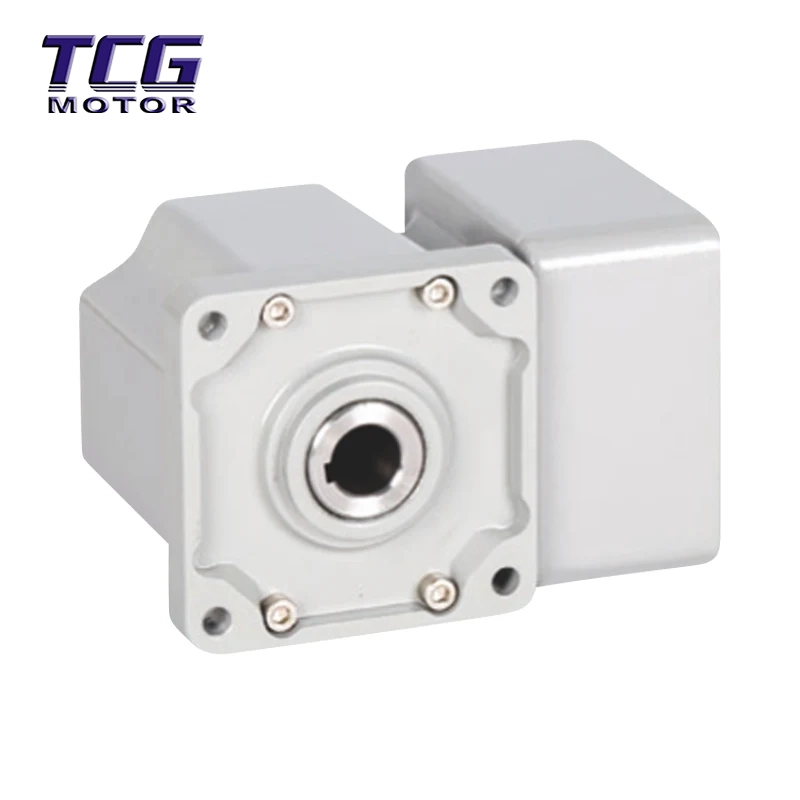

إن محرك DC بدون فرش ذو الزاوية اليمنى هو نظام طاقة متكامل يجمع بين محرك بدون فرش وعلبة تروس بزاوية قائمة 90 درجة. إنه يستخدم تروسًا مخروطية حلزونية لتغيير اتجاه نقل الطاقة، وتحويل الدوران عالي السرعة للمحرك إلى خرج منخفض السرعة وعزم دوران عالي، مع تحقيق نقل الطاقة العمودي في نفس الوقت.
التخطيط المكاني: تمتد المحركات ذات المحور المتوازي في خط مستقيم، وتحتل طولًا كبيرًا؛ تقوم محركات DC ذات الزاوية اليمنى "بطي" الطاقة بزاوية 90 درجة، مما يوفر مساحة التثبيت الجانبية بشكل كبير (حوالي 60%).
سيناريوهات النقل: المحركات ذات المحور المتوازي مناسبة للتطبيقات التي تتطلب ناقل حركة "دوران" (مثل هيكل AGV)، في حين أن المحركات ذات المحور المتوازي أكثر ملاءمة لخطوط الإنتاج الطويلة والضيقة.
قوة الطي بزاوية 90 درجة: يتم توزيع أعمدة الإدخال والإخراج عموديًا بزاوية 90 درجة، مما يؤدي إلى أبعاد جانبية صغيرة للغاية. بالمقارنة مع المحركات ذات المحور المتوازي، يمكن دمجها بشكل مثالي في المعدات ذات المساحة المحدودة، مما يجعلها الحل الوحيد لتحديات التخطيط.
كفاءة عالية ومنخفضة الضوضاء: باستخدام شبكة التروس المخروطية الحلزونية الدقيقة، تصل كفاءة النقل إلى 85%-90%، مما يحسن الكفاءة بأكثر من 30% مقارنة بهياكل التروس الدودية التقليدية؛ ضجيج التشغيل منخفض يصل إلى أقل من 45 ديسيبل، مما يحقق التشغيل الصامت.
خرج وحماية قوية: يدعم محرك DC بدون فرشاة ذو الزاوية اليمنى تقليل السرعة وزيادة عزم الدوران، ومع محرك مخصص، فإنه يتميز بحماية متعددة ضد التيار الزائد، والحمل الزائد، ودرجة الحرارة الزائدة، مما يضمن التشغيل المستقر في ظل ظروف العمل المعقدة وعمر افتراضي يزيد عن 10,000 ساعة.
الروبوتات المتنقلة ومركبات AGV: عجلات قيادة المركبات الموجهة الآلية (AGV)، وشاسيه رافعة التكديس للمستودعات الآلية، ومركبات الخدمات اللوجستية الذكية.
المنازل والمباني الذكية: ستائر كهربائية (تركيب مخفي)، رفوف ملابس كهربائية، أقفال أبواب أوتوماتيكية، آليات الرفع.
الروبوتات التعاونية: مفاصل الذراع الآلية، والمؤثرات النهائية، تستخدم هيكلها المدمج لتحقيق حركة مرنة.
المعدات الصناعية الدقيقة: آلات التعبئة والتغليف، آلات وضع العلامات، أدوات الاختبارات الطبية، أجهزة المسح الضوئي.
هامش عزم الدوران: عند اختيار نموذج، يجب حجز هامش 50% لعزم دوران الحمل الفعلي للتعامل مع عمليات التشغيل والتوقف المتكررة وأحمال الصدمات.
معايرة المحورية: عند تثبيت الحمل، يجب أن يكون خطأ المحورية بين عمود الإخراج والحمل ≥0.1 مم لتجنب تآكل المحمل المبكر الناتج عن التحميل غير المتساوي.
اختيار الاتجاه: حدد موضع التثبيت المناسب وفقًا لرمز اتجاه عمود الإخراج (R لليمين/L لليسار/D على الوجهين/N مجوف).
مطابقة برنامج التشغيل: يجب استخدامه مع برنامج تشغيل مخصص بدون فرش. يوصى باستخدام محرك DC بدون فرشات ذو زاوية قائمة لحجز 1.5 مرة من هامش طاقة السائق.
حماية القطبية: عند الأسلاك، امنع بشكل صارم عكس الأطراف الإيجابية والسلبية لإمداد الطاقة، وإلا فقد يتم حرق لوحة السائق بسهولة.
تبديد الحرارة: لتشغيل الحمل الكامل على المدى الطويل مع نسبة تخفيض كبيرة (على سبيل المثال، ≥100)، يلزم تركيب مشتت حراري أو مروحة.
بدء التشغيل في درجة حرارة منخفضة: في البيئات شديدة البرودة، قد يصبح شحم التروس سميكًا، مما يسبب صعوبات في بدء التشغيل. يوصى باستخدام نسخة مخصصة من الشحوم ذات درجة الحرارة المنخفضة.
التعبئة والتغليف: يتم استخدام صناديق من الورق المقوى المموج عالي القوة أو الصناديق الخشبية المخصصة للتغليف، مع قطن EPE اللؤلؤي المغلف بالكامل بالداخل لضمان الحماية من الصدمات والرطوبة أثناء النقل.
سياسة الشحن: بالنسبة للنماذج القياسية والنماذج المخصصة غير القياسية (مثل أطوال العمود الخاص أو الفولتية)، يرجى استشارة خدمة العملاء. نحن ندعم الشحن البحري في جميع أنحاء العالم/DHL/الشحن الجوي.
خدمة ما بعد البيع: يتم توفير ضمان لمدة 12 شهرًا. يتم توفير خدمات الإصلاح أو الاستبدال لمشكلات الجودة التي لا تنتج عن خطأ بشري.
Q1: ما الفرق بين محرك DC بدون فرشات ذو زاوية قائمة ومحرك عمود متوازي؟
ج: يكمن الاختلاف الأكبر في مساحة التثبيت واتجاه النقل.
العمود المتوازي: نقل الطاقة الخطي، الطول الطويل، الارتفاع القصير، الكفاءة العالية (> 95%)، مناسب لخطوط التجميع وغيرها من المعدات ذات المساحة الواسعة. عمود الزاوية اليمنى: تدور الطاقة عموديًا بزاوية 90 درجة، وأبعاد جانبية صغيرة للغاية، ومناسبة للمركبات AGV، والأذرع الآلية، وغيرها من المعدات ذات المساحة الجانبية المحدودة، ولكن بكفاءة أقل قليلاً (85%-90%).
س2: هل هذا النوع من المحركات صاخب؟
ج: بالمقارنة مع مخفضات التروس الدودية التقليدية، فإن محرك العمود ذو الزاوية اليمنى يستخدم تصميم تروس مخروطي حلزوني، مما يؤدي إلى تشابك أكثر سلاسة وضوضاء تشغيل منخفضة للغاية (عادةً أقل من 45 ديسيبل)، مما يجعله مثاليًا للبيئات الطبية أو المكتبية التي تتطلب التشغيل الهادئ.
س 3: لماذا أشعر برد فعل عكسي في محرك العمود ذو الزاوية اليمنى عند السرعات المنخفضة؟
ج: نظرًا للهيكل الميكانيكي (شبكة التروس المخروطية)، فإن علب التروس ذات العمود ذو الزاوية اليمنى لها رد فعل مادي طفيف. هذا أمر طبيعي. إذا كان التطبيق الخاص بك يتطلب دقة عالية للغاية، فإننا نوصي باختيار حل علبة التروس الكوكبية.
س 4: كيف يتم حساب عزم الدوران الناتج النهائي؟
ج: صيغة تقدير بسيطة: عزم الدوران الناتج ≈ عزم دوران المحرك × نسبة التخفيض × كفاءة النقل. ملاحظة: تبلغ كفاءة النقل لعمود الزاوية اليمنى حوالي 85%-90%. على سبيل المثال، محرك 0.2 نيوتن متر مقترنًا بعلبة تروس 50x سيكون له عزم دوران فعلي يبلغ حوالي 0.2 × 50 × 0.85 = 8.5 نيوتن متر.
Q5: هل يمكن تخصيص اتجاه عمود الإخراج؟
ج: نعم. نحن نقدم خيارات متعددة لاتجاه عمود الإخراج: R (عمود الإخراج الأيمن)، L (عمود الإخراج الأيسر)، D (عمود الإخراج مزدوج الجوانب)، وN (عمود مجوف). يدعم نموذج العمود المجوف أيضًا التوجيه المركزي، مما يسهل توصيل وصلات الروبوت.
