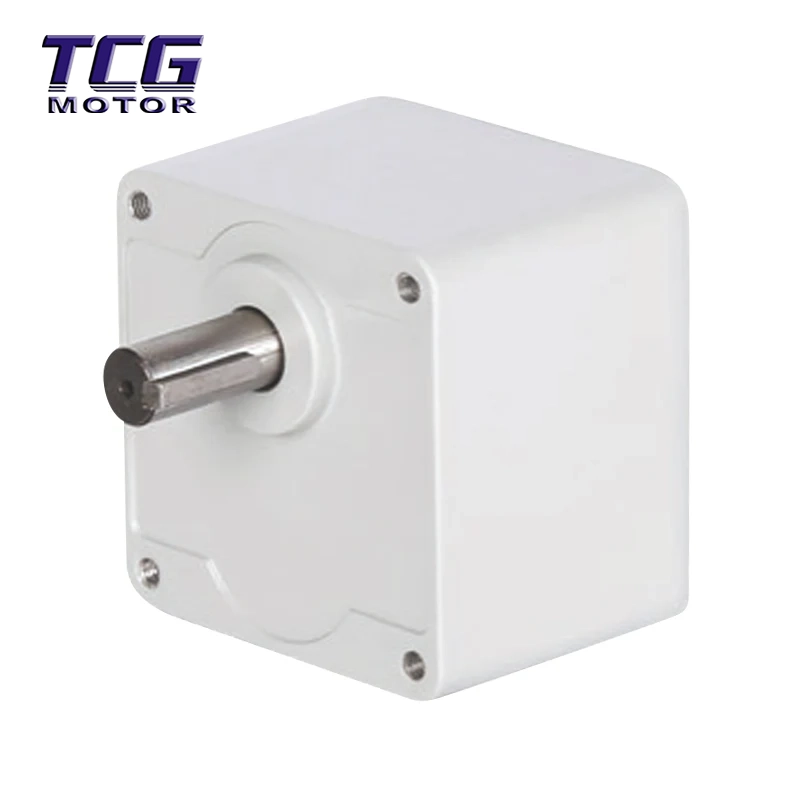

محرك DC بدون فرش ذو عمود متوازي هو نظام قيادة متكامل يجمع بين محرك بدون فرش وعلبة تروس ذات محور متوازي. تظل أعمدة الإدخال والإخراج متوازية، مما يؤدي إلى نقل الطاقة بشكل خطي. إنها تستخدم التبديل الإلكتروني بدلاً من الفرش التقليدية، جنبًا إلى جنب مع آلية تقليل التروس الحلزونية الدقيقة، لتحقيق خرج عزم دوران عالي في حجم صغير.
كفاءة النقل: تتطلب الأعمدة المتعامدة تغييرًا بمقدار 90 درجة في اتجاه الطاقة، مما يؤدي إلى فقدان الطاقة؛ الأعمدة المتوازية عبارة عن محركات خطية ذات خسائر ميكانيكية منخفضة للغاية، مما يحقق كفاءة تزيد عن 95%.
ميزة التكلفة: هيكل بسيط نسبيًا، وتصنيع تروس أسهل، وبأسعار معقولة أكثر مقارنة بمحركات العمود المتعامد، مما يجعلها الخيار المفضل للمشاريع الحساسة للميزانية.
المساحة الشعاعية: يعتبر محرك DC بدون فرش ذو عمود متوازي مناسبًا للسيناريوهات ذات المساحة الطولية المحدودة ولكن المساحة الجانبية الواسعة (مثل خطوط التجميع الطويلة والضيقة).
كفاءة عالية جدًا في استخدام الطاقة: باستخدام تصميم تروس حلزوني أو حلزوني دقيق، فإنه يتميز بشبكات عالية وكفاءة نقل تتجاوز بشكل عام 95%. بالمقارنة مع المحركات ذات المحور الأيمن، فإنها تولد حرارة أقل وتوفر المزيد من الطاقة على مدار التشغيل طويل المدى، مما يجعلها خيارًا مثاليًا للتعديلات التحديثية الموفرة للطاقة.
فعالية استثنائية من حيث التكلفة: باعتبارها هيكل المخفض الأكثر نضجًا، فإن تكاليف التصنيع والصيانة أقل من تكاليف المحركات ذات المحور الأيمن. مع تلبية متطلبات المساحة، يمكن أن يوفر لك ما بين 20% إلى 30% من تكاليف شراء الأجهزة.
مضغوط عموديًا: على الرغم من أن طوله الجانبي طويل نسبيًا، إلا أن ارتفاعه (سمك الكومة) رفيع للغاية. إنه مثالي للتركيب في المعدات ذات الارتفاع المحدود ولكن مساحة الطول واسعة، مثل آلات وضع العلامات الدقيقة وأحزمة النقل ذات الطبقة الرقيقة.
التشغيل السلس والخالي من الصيانة: لا يتمتع المحرك بدون فرش + هيكل علبة التروس المغلقة بعمر افتراضي يزيد عن 20000 ساعة فحسب، بل يعمل أيضًا بضوضاء منخفضة للغاية. على عكس المحركات المصقولة، فإنه يلغي الحاجة إلى استبدال فرشاة الكربون العادية، مما يحقق حقًا "التركيب لمرة واحدة وراحة البال على المدى الطويل".
ملاحظة: تشغل محركات DC بدون فرش ذات عمود متوازي مساحة كبيرة في الاتجاه الأفقي (اتجاه الطول). إذا كانت المساحة الداخلية للمعدات ضيقة للغاية، فيرجى إعطاء الأولوية للمحور المتعامد أو المحركات ذات المحور المسطح.
خطوط الإنتاج الآلي الصناعية: محركات السيور الناقلة، مغازل آلات التعبئة والتغليف، بكرات آلات وضع العلامات، رافعات المواد.
المعدات التجارية والغذائية: الخلاطات التجارية، مطاحن القهوة، آليات توزيع آلات البيع، الأفران الدوارة.
تطبيقات المنزل والبناء الذكي: الستائر الدوارة الكهربائية، ورفوف الملابس الذكية، وأنظمة التهوية السكنية.
هامش عزم الدوران: عند اختيار محرك، يجب أن يكون عزم الدوران الفعلي للحمل أقل من 70% من عزم الدوران المقدر للتعامل مع تأثير التشغيل والتوقف المتكرر وإطالة عمر المحرك.
بدل المساحة: نظرًا لبنيته الخطية، يجب حجز مساحة كافية للطول الجانبي أثناء التثبيت، ويجب ضمان وجود قناة تبريد عند ذيل المحرك (نهاية المروحة).
منع الاتصال العكسي: يُمنع منعًا باتًا عكس الأطراف الإيجابية والسلبية لإمدادات الطاقة، وإلا سيتم حرق لوحة القيادة على الفور.
تمايز الإشارة: من الضروري التمييز بين خطوط الطاقة ثلاثية الطور (UVW) وخطوط إشارة القاعة/المشفر. سيؤدي الاتصال غير الصحيح إلى اهتزاز المحرك أو عدم دورانه.
لا يوجد تأثير: عند تثبيت البكرات أو الوصلات، يُمنع منعًا باتًا ضرب محرك DC بدون فرشاة بعمود متوازي على عمود إخراج المحرك لتجنب إتلاف المحامل والتروس الداخلية.
إدارة التبريد: على الرغم من الكفاءة العالية، فمن المستحسن تركيب مروحة تبريد عند التشغيل بشكل مستمر في بيئات ذات درجة حرارة عالية تزيد عن 40 درجة مئوية أو في حاوية مغلقة.
معيار التغليف: يتم تغليف جسم محرك DC بدون فرش بعمود متوازي بقطن لؤلؤي EPE سميك ويتم وضعه في صندوق من الورق المقوى المموج عالي القوة من خمس طبقات لمنع الضغط والاهتزاز بشكل فعال أثناء النقل.
وقت التسليم: بالنسبة للنماذج القياسية والنماذج المخصصة غير القياسية (مثل أطوال العمود الخاصة أو الفولتية)، يرجى استشارة خدمة العملاء.
س 1: أيهما أفضل، محرك DC بدون فرشاة بعمود متوازي أم محرك ذو محور يمين؟
ج: يعتمد ذلك على مساحة المعدات الخاصة بك. إذا كانت هناك مساحة جانبية واسعة وكنت تعطي الأولوية للكفاءة العالية والتكلفة المنخفضة، فإن المحرك ذو المحور المتوازي هو الخيار الأول المطلق (الكفاءة > 95%). إذا كانت المساحة الداخلية لجهازك محدودة وتتطلب تركيب "ارتفاع الانحناء"، فيجب اختيار محرك ذو محور يمين.
س2: هل يحتاج هذا النوع من المحركات إلى صيانة التشحيم؟
ج: لا. يستخدم هذا المنتج هيكل تشحيم الشحوم مغلق بالكامل (تصميم خالٍ من الصيانة مدى الحياة). يتم تشحيمه مسبقًا بشحم خاص في المصنع، ولا يحتاج المستخدمون إلى إضافة زيت تشحيم أثناء فترة الخدمة العادية.
س3: لماذا يقال أنه أكثر كفاءة في استخدام الطاقة من المحرك ذو المحور الأيمن؟
ج: لأن مسار نقل الطاقة مختلف. يحتاج المحرك ذو المحور الأيمن إلى تغيير الاتجاه بمقدار 90 درجة من خلال التروس المخروطية، مما يؤدي إلى فقدان احتكاك أكبر (الكفاءة حوالي 85%). ينقل المحرك ذو المحور المتوازي الطاقة خطيًا، مع خسارة ميكانيكية منخفضة للغاية، وبالتالي تحقيق كفاءة تحويل طاقة أعلى.
س4: هل من الطبيعي أن يسخن المحرك؟
ج: في درجة الحرارة المحيطة أقل من 40 درجة مئوية، تكون درجة حرارة سطح المحرك التي تصل إلى 60-70 درجة مئوية أمرًا طبيعيًا. ومع ذلك، إذا أصبح الجو ساخنًا للغاية بحيث لا يمكن لمسه (أعلى من 90 درجة مئوية) أو كان له رائحة محترقة، فيرجى إيقاف الجهاز على الفور والتحقق منه. قد يكون هذا بسبب الحمل الزائد، أو التشغيل أحادي الطور، أو سوء تبديد الحرارة.
س5: هل يمكن استخدامه مع جهاز التحكم في السرعة؟
ج: بالتأكيد. يأتي هذا المحرك قياسيًا مع محرك مخصص يدعم الإدخال التناظري 0-10 فولت، أو إشارة PWM، أو تنظيم سرعة مقياس الجهد، مما يتيح تعديلًا سلسًا بدون خطوات من 0 دورة في الدقيقة إلى السرعة المقدرة.
