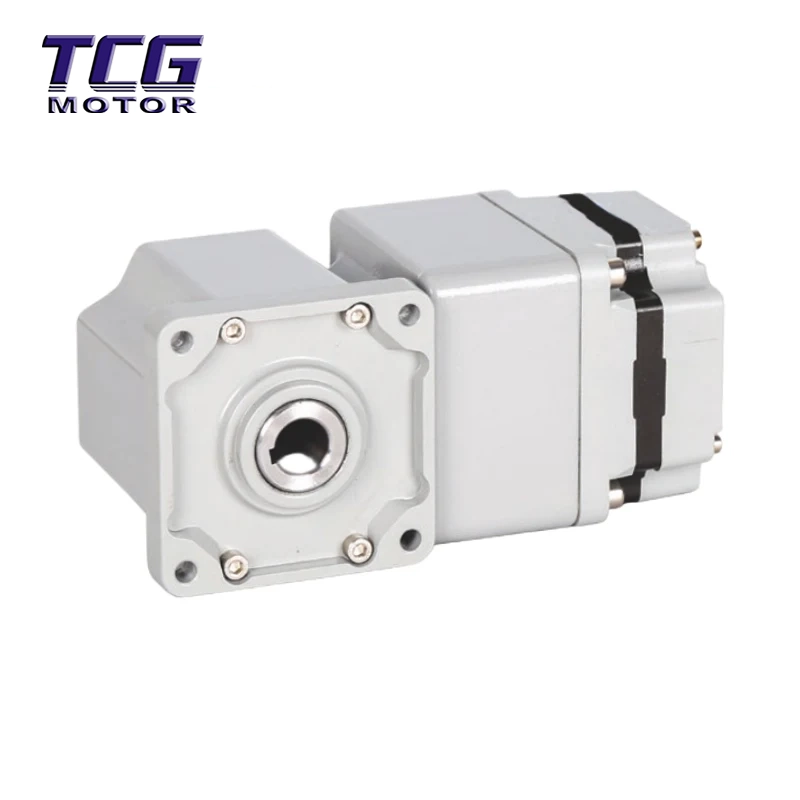

تم تصميم محرك BLDC بقدرة 60 وات مع علبة التروس ذات الزاوية اليمنى 80GR خصيصًا للمعدات الآلية التي تتطلب توجيهًا رأسيًا ونقلًا دقيقًا. إنه يحقق تصميمًا مدمجًا وعزم دوران عاليًا من خلال هيكل عمود الزاوية اليمنى، مما يجعله حل طاقة مثاليًا للمفاصل الطرفية للروبوت، والأدوات الدقيقة، والنقل اللوجستي والمجالات الأخرى.
تخطيط الزاوية اليمنى لتحقيق الاستخدام الأمثل للمساحة: يعمل تصميم الزاوية 90 درجة على تحويل اتجاه النقل عموديًا، مما يوفر XX% من المساحة المستوية، مما يجعله مناسبًا بشكل خاص لمؤثرات نهاية الذراع الآلية والمعدات الآلية متعددة الطبقات.
ناتج عزم دوران عالي وناقل حركة مستقر: توفر نسبة التخفيض 80GR المقترنة بتروس عالية القوة عزم دوران أقصى يبلغ 7 نيوتن متر، وهو مناسب لتطبيقات الخدمة الشاقة مثل الرفع والتثبيت والدوران.
تحديد موضع عالي الدقة مع الحد الأدنى من الأخطاء: تصل دقة التروس إلى مستوى ISO 5، مع خطأ في الإرسال أقل من 5% وقابلية تكرار بنسبة ±X%، متفوقة على مخفضات الزاوية اليمنى العادية.
انخفاض الاهتزاز والضوضاء، والتشغيل الهادئ: تخضع التروس لطحن دقيق وتوازن ديناميكي، مما يؤدي إلى ضوضاء تشغيل أقل من 55 ديسيبل، ومناسبة للبيئات الهادئة مثل معدات المختبرات والآلات الدقيقة.
تصميم معياري لسهولة التركيب: يوفر محرك BLDC بقدرة 60 وات مع علبة تروس ذات زاوية يمنى 80GR خيارات تركيب الحافة والقدم، مما يتكيف مع واجهات المعدات المختلفة ويقلل وقت تكامل النظام.
الروبوتات: المؤثرات النهائية للروبوتات الصناعية، والوحدات الدوارة للأذرع الآلية التعاونية، وأنظمة التوجيه AGV.
معدات التشغيل الآلي: الناقلات الزاوية لخط الإنتاج الآلي، وآليات مناولة المواد، ومنصات التجميع الدقيقة.
المعدات الطبية: الأذرع الدوارة للروبوت الجراحي، ووحدات تشغيل الماسح الضوئي المقطعي المحوسب، ومحاور رفع معدات التصوير الطبي.
التصنيع الدقيق: الطاولات الدوارة لمركز التصنيع باستخدام الحاسب الآلي، والمحاور المتأرجحة لآلة القطع بالليزر، ومعدات اختبار أشباه الموصلات.
تمايز السيناريو: محرك BLDC بقدرة 60 وات مع علبة تروس بزاوية يمنى 80GR مناسب للسيناريوهات ذات المساحة المحدودة التي تتطلب نقل زاوية رأسيًا، واستبدال مجموعات المخفضات متعددة المراحل وتحسين ضغط النظام وكفاءة النقل.
تأكد من أن العمودي بين عمود الإدخال وعمود المحرك، وبين عمود الخرج وعمود التحميل هو ≥0.1 مم. استخدم مؤشر الاتصال للمعايرة.
عند تركيب الحافة، قم بربط البراغي بشكل متساوٍ، لضمان توافق عزم الدوران مع المواصفات (تجنب تركيز الضغط الموضعي).
استخدم برنامج تشغيل BLDC مخصص؛ لا تتصل مباشرة بمصدر الطاقة.
يجب حماية خطوط إشارة التشفير لمنع التداخل الكهرومغناطيسي.
عزم الدوران الفعلي للحمل ≥80% من عزم الدوران المقدر؛ تجنب عملية التحميل الزائد المتكررة.
في البيئات ذات درجة الحرارة العالية، يلزم وجود مروحة تبريد أو تبريد هواء قسري.
تصميم تزييت مغلق بالكامل؛ لا يلزم تغيير الزيت خلال عمره الافتراضي. افحص مستوى الزيت بانتظام (في حالة وجود نافذة زيت).
التعبئة والتغليف: يتم تأمين محرك BLDC بقدرة 60 وات مع علبة تروس بزاوية يمنى 80GR بقالب من سبائك الألومنيوم عالي الدقة ومختوم بغشاء مقاوم للصدمات، ثم يتم حمايته بواسطة صندوق خارجي من الورق المقوى على شكل قرص العسل وإطار خشبي لمنع التأثير والتشوه.
الشحن: بالنسبة للنماذج القياسية والنماذج المخصصة غير القياسية (مثل أطوال العمود الخاص أو الفولتية)، يرجى استشارة خدمة العملاء. نحن ندعم الشحن البحري في جميع أنحاء العالم/DHL/الشحن الجوي.
س 1: كيف يتم الاختيار بين مخفض الزاوية اليمنى ومخفض المحور المتوازي؟
ج: يتم استخدام مخفضات الزاوية اليمنى لعمليات نقل بزاوية 90 درجة، بينما يتم استخدام مخفضات المحور المتوازي لعمليات نقل التخطيط المتوازي. يجب أن يعتمد الاختيار على المساحة الفعلية ومتطلبات الاتجاه.
Q2: هل يمكن تخصيص نسبة تخفيض 80GR؟
ج: يتم دعم التخصيص في نطاق 3-300GR. معلمات التحميل مطلوبة، مع الحد الأدنى لكمية الطلب وهو 10 وحدات.
س 3: كيفية ضمان دقة التثبيت؟
ج: يوصى باستخدام أداة محاذاة الليزر للمعايرة. يجب أن يفي المحورية/التعامد بمتطلبات جدول المعلمات.
Q4: هل محرك BLDC بقدرة 60 وات مع علبة التروس ذات الزاوية اليمنى 80GR مقاوم للماء؟
ج: IP54 مقاوم للغبار والرذاذ. بالنسبة للبيئات الرطبة أو تحت الماء، يلزم الحصول على IP55 أو إصدار أعلى أو أختام مخصصة.
