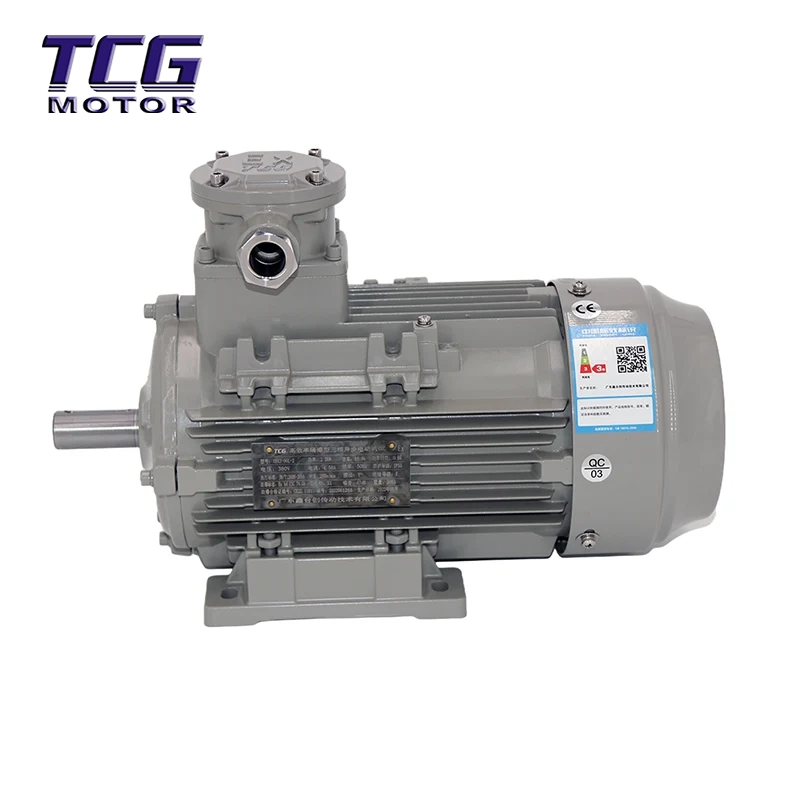

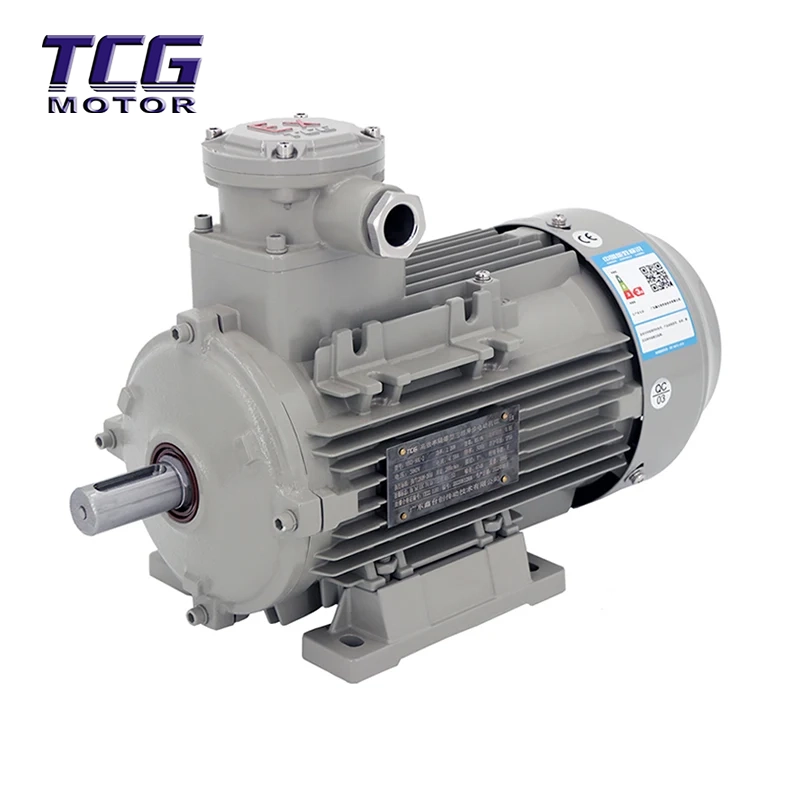

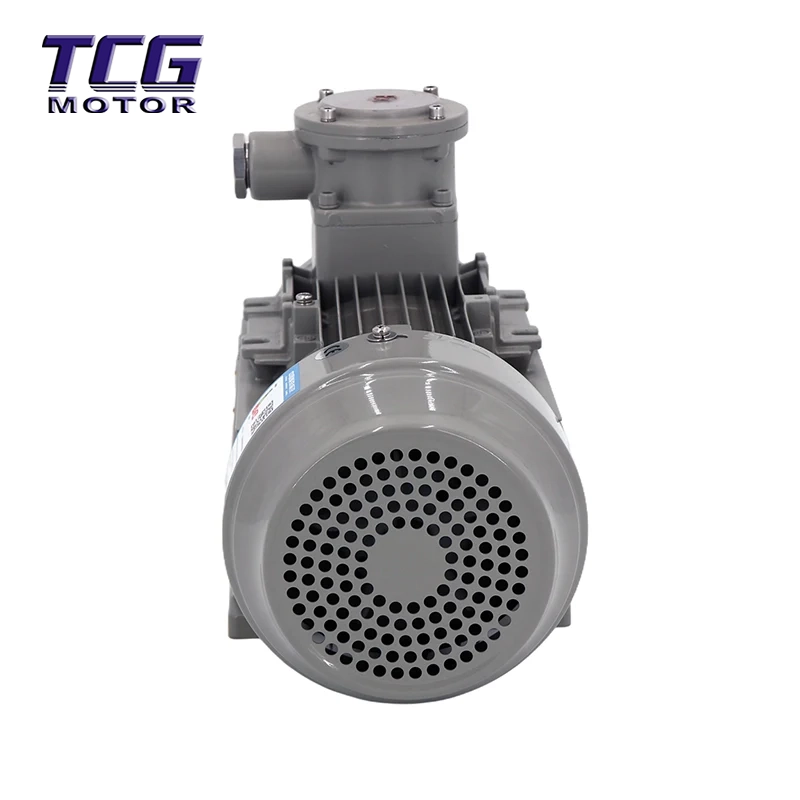

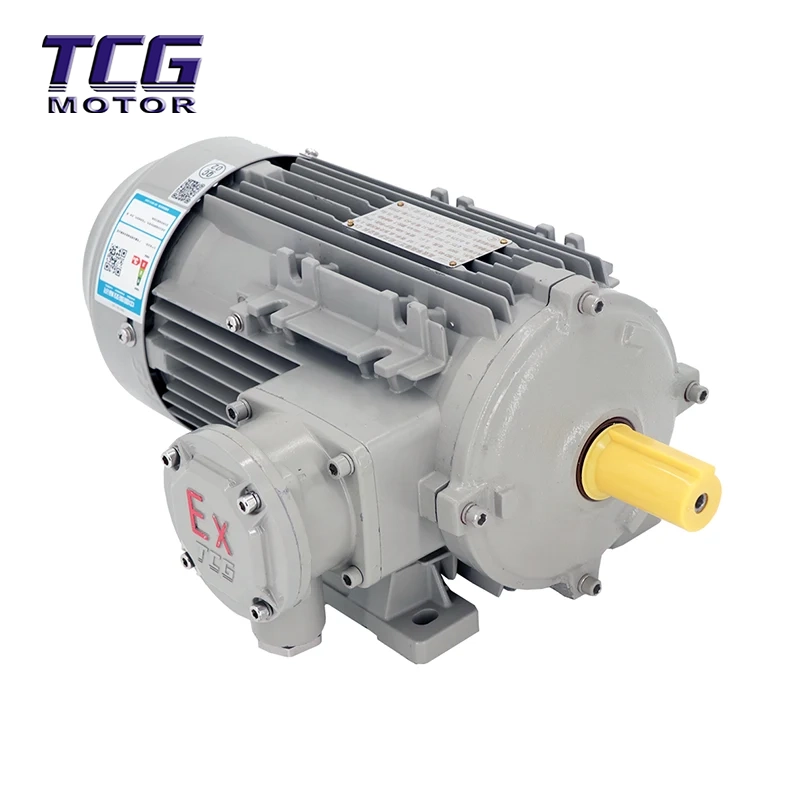

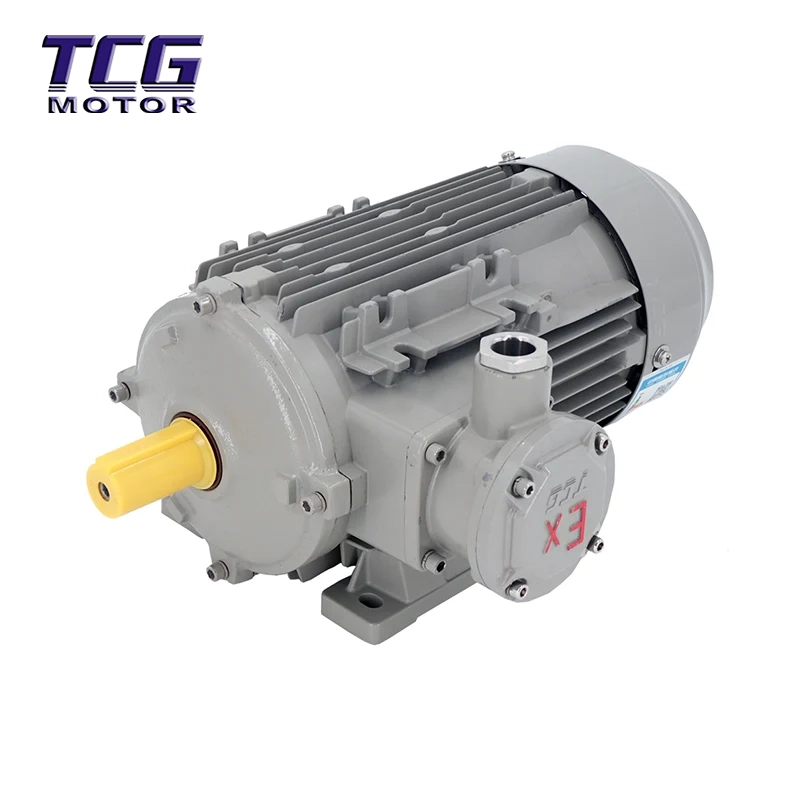

يعد تركيب Ex d IIC T4 Explosion Proof Motor B3 مناسبًا للاستخدام كقوة قيادة عامة في المعدات الموجودة في الأماكن التي تحتوي على غازات قابلة للاشتعال أو مخاليط متفجرة مكونة من الأبخرة والهواء. يتم استخدامه بشكل رئيسي في الصناعات البترولية والكيميائية، كما يتم تطبيقه على نطاق واسع في المنسوجات والمعادن وغاز المدن والنقل ومعالجة الحبوب والنفط وصناعة الورق والطب وغيرها من الصناعات.
يتوافق مؤشر كفاءة Ex d IIC T4 Explosion Proof Motor B3 Mountin مع المستوى 3 من GB/T 18613-2020 "الحد الأدنى من القيم المسموح بها ودرجات كفاءة الطاقة للمحركات غير المتزامنة ثلاثية الطور الصغيرة والمتوسطة الحجم". تم اعتماد محامل NSK.
يتميز تركيب Ex d IIC T4 Explosion Proof Motor B3 بالكفاءة العالية وتوفير الطاقة، مع مزايا هامش ارتفاع درجة الحرارة الكبير، وعمر الخدمة الطويل، والاهتزاز المنخفض، وانخفاض مستوى الضجيج، والموثوقية العالية. إنه أول محرك غير متزامن ثلاثي الطور مقاوم للاشتعال تم تطويره محليًا مع غلاف من سبائك الألومنيوم. بالمقارنة مع العلب التقليدية المصنوعة من الحديد الزهر، فهي أخف وزنًا وأكثر إحكاما ولها مظهر أكثر دقة.
يمكن توفير المعدات المساعدة الاختيارية، مثل أجهزة استشعار درجة حرارة الملفات، وأجهزة استشعار درجة حرارة المحامل، وأجهزة إرسال درجة الحرارة، والسخانات، عند الطلب.
الموديل: محرك غير متزامن ثلاثي الطور من سلسلة YBX3
الطاقة: 0.18 كيلو واط إلى 315 كيلو واط
أقطاب الجزء الثابت: 2P، 4P، 6P، 8P
نوع التثبيت: B3، B5، B14، B35
محرك غير متزامن ثلاثي الطور عالي الكفاءة من سلسلة YBX3
المحرك "Exd" المقاوم للانفجار هو نوع من المحركات المقاومة للاشتعال. مبدأها هو وضع المكونات التي قد تولد شرارات أو أقواس أو درجات حرارة عالية خطيرة أثناء التشغيل العادي داخل حاوية مقاومة للاشتعال. العلبة قادرة على تحمل الضغط الداخلي دون التعرض للتلف، وتضمن أنه عندما ينتشر اللهب الداخلي عبر الفجوات، يتم تقليل الطاقة إلى مستوى غير كافٍ لإشعال الغلاف الجوي الخارجي.
وتنقسم الفئة الثانية أيضًا على النحو التالي:
● الفئة IIA: الغاز التمثيلي هو البروبان؛
● الفئة IIB: الغاز التمثيلي هو الإيثيلين؛
● الصنف IIC: الغاز التمثيلي هو الهيدروجين والأسيتيلين.
يتم عرض أمثلة على الغازات والأبخرة ومجموعات درجات الحرارة الشائعة القابلة للاشتعال للفئة الثانية في الجدول 1.
ملحوظة: المعدات التي تحمل علامة IIB مناسبة أيضًا للتطبيقات التي تتطلب IIA. المعدات التي تحمل علامة IIC مناسبة للتطبيقات التي تتطلب IIA أو IIB.
وتنقسم الفئة الثالثة أيضًا على النحو التالي:
● الفئة IIIA: طائرات قابلة للاشتعال؛
● الفئة IIIB: غبار غير موصل للكهرباء؛
● الفئة IIIC: الغبار الموصل.
ملحوظة: المعدات التي تحمل علامة IIIB مناسبة للتطبيقات التي تتطلب IIIA. المعدات التي تحمل علامة IIIC مناسبة للتطبيقات التي تتطلب IIIA أو IIIB.
| مستوى | المجموعة ودرجة الحرارة (°C) | |||
| T1 | T2 | T3 | T4 | |
| ر> 450 | 450≥ ر> 300 |
300≥ ر> 200 |
200≥t> 135 | |
| Ⅱأ | الميثان، خلات الإيثان، البروبان، الستايرين، البنزين، الزيلين، التولوين، الكربون أول أكسيد |
البيوتانول، البيوتان، الإيثانول والبروبيلين، إيثيل بنزين, الميثانول، البروبانول |
الهكسان الحلقي، البنتان، الهكسان والهبتان، الأوكتان، الكيروسين، الديزل، بنزين السيارات، ديكان |
الأسيتالديهيد |
| Ⅱب | بروبارجين، سيكلوبروبان، غاز فرن فحم الكوك |
1،2-أكسيد البروبيلين، أكسيد الإيثيلين, الإيثيلين |
بوتيرالدهيد, الأكرولين، الهيدروجين كبريتيد، ثنائي ميثيل الأثير، رباعي هيدرو الفوران الأثير |
ثنائي إيثيل الأثير, رباعي فلورو إيثيلين, إيثيل ميثيل الأثير |
| Ⅱج | هيدروجين | الأسيتيلين | ||
الفولطية: 220/380 فولت، 380/660 فولت؛ (380 فولت، 660 فولت تنطبق فقط على المحركات بقدرة 4 كيلو وات فما فوق)
التردد المقدر: 50/60 هرتز
وضع العمل: S1 (نظام العمل المستمر)
الارتفاع لا يتجاوز 1000 متر
تختلف درجة حرارة الهواء المحيط حسب الموسم، وهي داخلية من -15 إلى +40 درجة مئوية؛
الحد الأقصى للرطوبة النسبية للهواء المحيط: يبلغ متوسط الرطوبة النسبية القصوى لأكثر الشهور الممطرة 90%، ولا يزيد متوسط درجة الحرارة الدنيا لهذا الشهر عن 25 درجة مئوية.
| لا. | القوة المقدرة | السرعة المقدرة | التصنيف الحالي (أ) | كفاءة | عامل الطاقة | عزم الدوران المقدر | عزم دوران الدوار المقفل عزم الدوران المقدر |
ماكس عزم الدوران عزم الدوران المقدر |
تيار الدوار المقفل التصنيف الحالي |
|
| كيلووات | HP | (ص / ميم) | 380 فولت | (η) | كوسΦ | ن · م | نهاية الخبر / تينيسي | تماكس / تينيسي | موجود/في | |
| YBX3-71M1-2 | 0.37 | 0.5 | 2800 | 0.99 | 74.8 | 0.8 | 1.26 | 2.3 | 2.3 | 6.1 |
| YBX3-71M2-2 | 0.55 | 0.75 | 2800 | 1.4 | 77.2 | 0.82 | 1.87 | 2.2 | 2.3 | 6.3 |
| YBX3-80M1-2 | 0.75 | 1 | 2880 | 1.7 | 80.7 | 0.83 | 2.49 | 2.3 | 2.3 | 6.8 |
| YBX3-80M2-2 | 1.1 | 1.5 | 2880 | 2.43 | 82.7 | 0.83 | 3.65 | 2.3 | 2.3 | 7.3 |
| YBX3-90S-2 | 15 | 2 | 2895 | 3.25 | 84.2 | 0.83 | 4.96 | 2.3 | 2.3 | 7.6 |
| YBX3-90L-2 | 2.2 | 3 | 2895 | 4.57 | 85.9 | 0.85 | 7.26 | 2.3 | 2.3 | 7.8 |
| YBX3-100L-2 | 3 | 4 | 2895 | 5.94 | 87.1 | 0.88 | 9.9 | 2.3 | 2.3 | 8.1 |
| YBX3-112M-2 | 4 | 5.5 | 2905 | 7.83 | 88.1 | 0.88 | 13.1 | 2.3 | 2.3 | 8.3 |
| YBX3-132S1-2 | 5.5 | 7.5 | 2930 | 10.6 | 89.2 | 0.88 | 17.9 | 2.2 | 2.3 | 8.0 |
| YBX3-132S2-2 | 7.5 | 10 | 2930 | 14.4 | 90.1 | 0.89 | 24.4 | 2.2 | 2.3 | 7.8 |
| لا. | القوة المقدرة | السرعة المقدرة | التصنيف الحالي (أ) | كفاءة | عامل الطاقة | عزم الدوران المقدر | عزم دوران الدوار المقفل عزم الدوران المقدر |
ماكس عزم الدوران عزم الدوران المقدر |
تيار الدوار المقفل التصنيف الحالي |
|
| كيلووات | HP | (ص / ميم) | 380 فولت | (η) | كوسΦ | ن · م | نهاية الخبر / تينيسي | تماكس / تينيسي | موجود/في | |
| YBX3-71M1-4 | 0.25 | 0.37 | 1360 | 0.81 | 68.6 | 0.62 | 1.73 | 2.3 | 2.4 | 6.0 |
| YBX3-71M2-4 | 0.37 | 0.5 | 1360 | 1.14 | 71.2 | 0.62 | 2.54 | 2.3 | 2.4 | 6.0 |
| YBX3-80M1-4 | 0.55 | 0.75 | 1420 | 1.57 | 74.6 | 0.64 | 3.78 | 2.3 | 2.4 | 6.0 |
| YBX3-80M2-4 | 0.75 | 1 | 1420 | 1.86 | 82.5 | 0.74 | 5.04 | 2.3 | 2.3 | 6.3 |
| YBX3-90S-4 | 1.1 | 1.5 | 1445 | 2.68 | 84.1 | 0.74 | 7.27 | 2.3 | 2.3 | 6.5 |
| YBX3-90L-4 | 1.5 | 2 | 1445 | 3.61 | 85.3 | 0.74 | 9.91 | 2.3 | 2.3 | 6.6 |
| YBX3-100L1-4 | 2.2 | 3 | 1435 | 4.93 | 86.7 | 0.78 | 14.6 | 2.3 | 2.3 | 6.9 |
| YBX3-100L2-4 | 3 | 4 | 1435 | 6.66 | 87.7 | 0.78 | 20 | 2.3 | 2.3 | 7.5 |
| YBX3-112M-4 | 4 | 5.5 | 1440 | 8.56 | 88.6 | 0.81 | 26.5 | 2.3 | 2.3 | 7.6 |
| YBX3-132S-4 | 5.5 | 7.5 | 1460 | 11.6 | 89.6 | 0.82 | 36 | 2.0 | 2.3 | 7.7 |
| YBX3-132M-4 | 7.5 | 10 | 1460 | 15.3 | 90.4 | 0.83 | 49.1 | 2.0 | 2.3 | 7.5 |
1. ما هي الشهادات التي حصلت عليها محركاتك المقاومة للانفجار؟
تم اعتماد محركاتنا المقاومة للانفجار وفقًا لمعايير IEC 60079 وGB3836، مع تصنيفات Ex d IIB T4 / IIC T4. كما نقدم أيضًا شهادات ATEX وIECEx وCNEX عند الطلب.
2. هل يمكنني الحصول على محركات OEM أو محركات مخصصة؟
نعم، Hengfu هو مصنع صيني رائد يقدم خدمات OEM كاملة. نحن ندعم الفولتية المخصصة، ومواد العمود (الفولاذ المقاوم للصدأ 304/316)، وألوان الطلاء الخاصة، والسخانات، وأجهزة استشعار PT100، وتعديلات أخرى لتلبية متطلبات مشروعك.
3. ما هي المهلة الزمنية للطلبات المجمعة؟
باعتبارنا شركة مصنعة ذات إنتاج داخلي، فإن المهلة القياسية لدينا هي 15-25 يومًا للطلبات بالجملة. يمكن ترتيب العينات في غضون 7-10 أيام. نحن نضمن التسليم في الوقت المناسب مع خيارات لوجستية مرنة.
4. ما هي أنواع التثبيت المتوفرة؟
نحن نقدم أنواع تركيب مختلفة بما في ذلك B3 (مثبت بالقدم)، B5 (مثبت بالشفة)، B14 (مثبت على الوجه)، وB35 (شفة القدم مجتمعة). النوع B3 هو الأكثر استخدامًا للتطبيقات الصناعية.
5. ما هي فترة الضمان؟
نحن نقدم ضمانًا قياسيًا لمدة 18 شهرًا من تاريخ الشحن، يغطي عيوب التصنيع. يقدم فريق ما بعد البيع لدينا الدعم الفني عن بعد وتوريد قطع الغيار على مستوى العالم.
6. كيف يمكنك ضمان جودة المنتج وتغليفه للتصدير؟
مصنعنا حاصل على شهادة ISO9001. يخضع كل محرك لفحص بنسبة 100% قبل الشحن. بالنسبة للتصدير، نستخدم حالات من الخشب الرقائقي القياسي الصالح للإبحار مع منصات نقالة معززة لضمان النقل الآمن.
