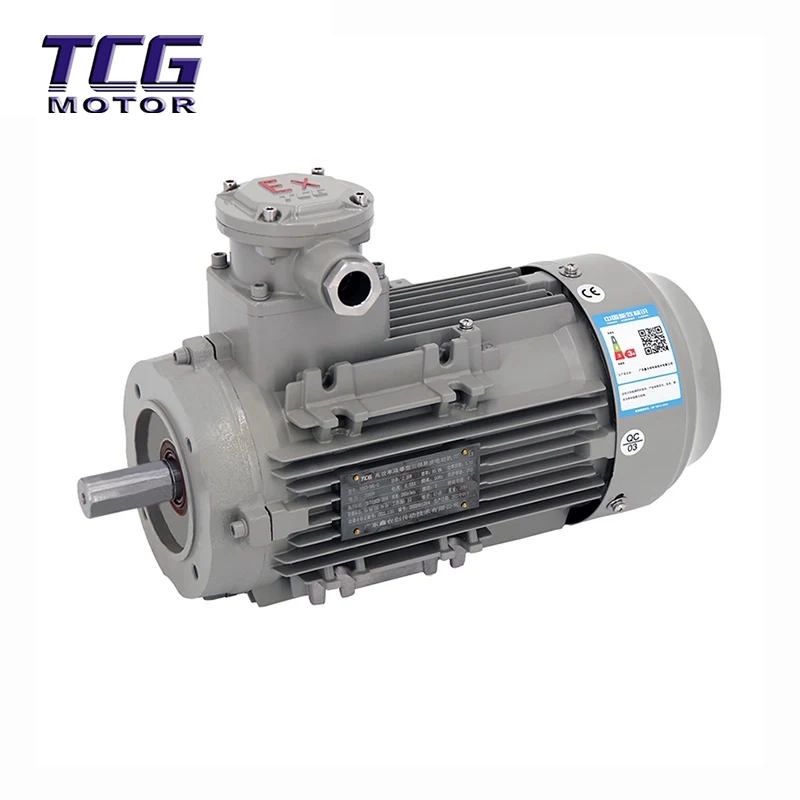

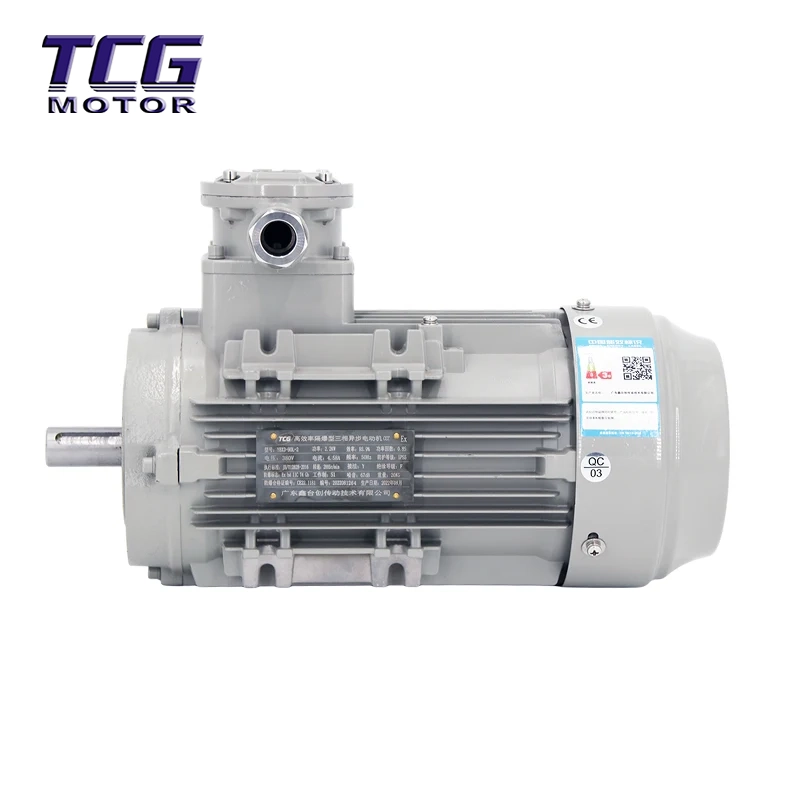

إن Ex d IIC T4 Explosion Proof Motor B14 Small Flange عبارة عن وحدة طاقة دقيقة من نوع الحافة مصممة خصيصًا لبيئات الغاز المتفجرة مثل تلك الموجودة في الصناعات البترولية والكيميائية والصيدلانية. على عكس الطرازين B3 (المثبت بالقدم) وB5 (المثبت على شفة كبيرة)، يستخدم المحرك B14 هيكل تركيب مستطيل الشكل ذو شفة صغيرة، وهو المعيار المعترف به في الصناعة لمحركات الأجهزة. مزايا المنتج: الاستبدال في الموقع بنسبة 100%: B14 هو المعيار الدولي لمحركات الأدوات الصناعية. إذا كنت تبحث عن بديل لمحرك أدوات مستورد قديم، أو إذا كانت معداتك عبارة عن مضخة تروس قياسية/مضخة قياس، فإن B14 هو الحل الوحيد الذي لا يتطلب تعديل فتحات التثبيت، مما يوفر الوقت والجهد.
بالنسبة لنقل الوسائط عالية الخطورة مثل الميثانول والبنزين والهيدروجين في الصناعة الكيميائية، يوفر التصميم المقاوم للانفجار على مستوى IIC (محمي ضد الهيدروجين/الأسيتيلين) جنبًا إلى جنب مع تصنيف درجة حرارة المجموعة T4 (85 درجة مئوية) أعلى مستوى من حماية السلامة، مما يمنع الحوادث الكارثية الناجمة عن ارتفاع درجات حرارة السطح أو الشرر الداخلي في المحرك.
يتوافق تمامًا مع معايير GB 3836، ويمتلك تصنيفات مقاومة للانفجار Ex d IIC T4 Gb. يمكن للعلبة المقاومة للانفجار عالية القوة أن تحبس الشرر الداخلي، وتتحكم في درجة حرارة السطح إلى ≥85 درجة مئوية، وتمنع اشتعال الغازات الخطرة شديدة التفاعل مثل الهيدروجين والأسيتيلين، مما يجعلها "حارس أمان" لنقل السوائل القابلة للاشتعال والمتفجرة.
باستخدام تصميم الدائرة المغناطيسية IE3/IE4 فائق الكفاءة، إلى جانب واجهة علبة التروس ذات الدقة الدقيقة (غالبًا ما تستخدم مع مخفض)، فإنه يتميز بكفاءة تشغيل عالية، وأدنى حد من الاهتزاز، وانخفاض مستوى الضجيج. حتى في التشغيل المستمر لمدة 24 ساعة لخط إنتاج المواد الكيميائية، فإنه يحافظ على معدل فشل منخفض للغاية.
يحمل كل محرك Ex d IIC T4 Explosion Proof Motor B14 Small Flange شهادة مقاومة للانفجار CCC وشهادة مقاومة للانفجار، مما يضمن الامتثال لمعايير السلامة الوطنية ويضمن القبول السلس لمشاريعك الكيميائية.
يُستخدم على نطاق واسع في المواد الكيميائية الدقيقة، ونقل السوائل، والمناطق عالية الخطورة ذات المساحات الضيقة، ويعد Ex d IIC T4 Explosion Proof Motor B5 Flange Mounted، مع واجهته القياسية الفريدة، هو الخيار المفضل للسيناريوهات التالية:
نقل السوائل الكيميائية: الدفع المباشر للمضخات التروسية، والمضخات اللولبية، ومضخات القياس لنقل المذيبات العضوية القابلة للاشتعال والانفجار، والأحماض، والقلويات، أو الوسائط عالية اللزوجة.
أجهزة التشغيل الآلي: محرك الطاقة لمختلف أدوات التحليل الكيميائي، وأخذ العينات التلقائية، والمسجلات.
معدات الخلط الصغيرة: أوعية التفاعل المعملية، وموزعات الطلاء الصغيرة، وخلاطات الأدوية.
آلات الطباعة والتغليف: أنظمة إمداد الحبر لآلات الطباعة بالحفر ومضخات الغراء لآلات الترقق.
المبادئ الأساسية: الحفاظ على سلامة السطح المقاوم للانفجار وضمان محاذاة الحافة.

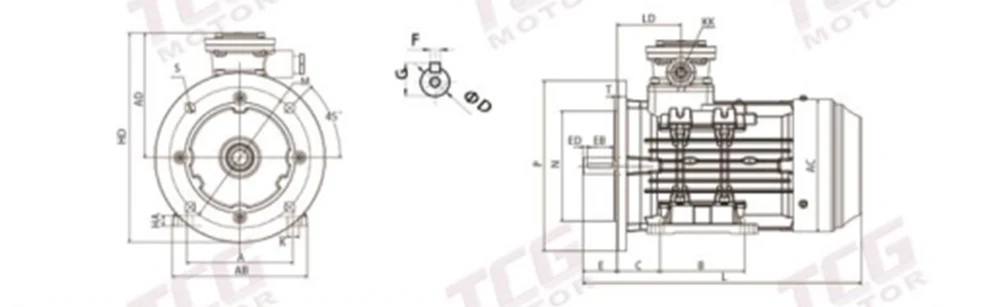

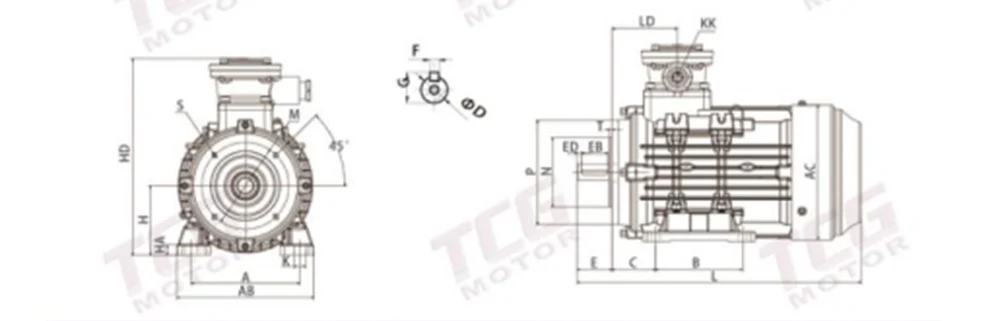

1. تحقق من الحافة: تأكد من أن تباعد فتحة التثبيت للمعدات يتطابق مع تباعد فتحة التثبيت (الأبعاد المستطيلة) لشفة المحرك B14. 2. فحص السطح المقاوم للانفجار: افحص السطح المقاوم للانفجار لامتداد عمود المحرك بحثًا عن الصدأ أو التلف الميكانيكي. في حالة وجود صدأ بسيط، قم بصنفرته باستخدام ورق الصنفرة الناعم ثم استخدم زيت مضاد للصدأ 204-1.
1. قم بمحاذاة الإيقاف: قم بمحاذاة توقف شفة المحرك مع عمود إدخال الجهاز أو واجهة جسم المضخة وادفعها برفق للداخل. لا تضرب امتداد العمود بمطرقة.
2. تشديد البراغي: استخدم طريقة الشد القطرية لتشديد مسامير الحافة بالتساوي لمنع تشوه المحرك أو فشل الختم بسبب القوة غير المتساوية.
1. ختم الكابل: يجب استخدام غدد مقاومة للانفجار. تأكد من أن جهاز إدخال الكابل يضغط على حلقة الختم لمنع انتقال الشرارة.
2. حماية التأريض: يجب أن يكون مسمار تأريض المحرك متصلاً بالأرض بشكل موثوق.
س1: ما الفرق بين تثبيت B14 وB5؟
ج: على الرغم من أن كلاهما عبارة عن تركيبات شفة، إلا أن الأبعاد والمعايير تختلف.

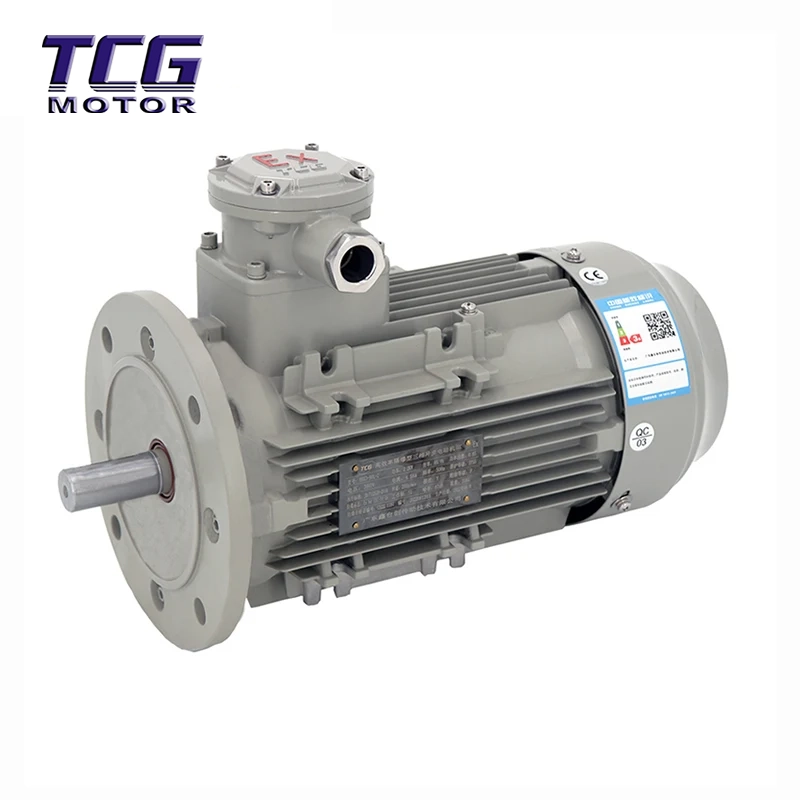

B5 (فلنجة كبيرة): عادةً ما تكون شفة كبيرة مستديرة (على سبيل المثال، FF205)، تستخدم للمراوح والمضخات عالية الطاقة، بقطر شفة أكبر.
B14 (فلنجة صغيرة): فلنجة مستطيلة، تستخدم خصيصًا للأجهزة ذات الطاقة المنخفضة (0.12 كيلو وات - 4 كيلو وات) ومضخات التروس. B14 هو معيار شائع في صناعة الأجهزة، في حين يستخدم B5 عادة في الآلات العامة.
س2: هل يمكن استخدام هذا المحرك في المضخات التي تنقل الميثانول؟
ج: بالتأكيد. الميثانول هو سائل قابل للاشتعال، ويتم تصنيف بخاره على أنه غاز خطر من الدرجة IIA أو IIB. هذا المحرك Ex d IIC T4 المقاوم للانفجار B5 Flange المُثبت على شهادة IIC المقاومة للانفجار (أعلى من متطلبات IIB) ومجموعة درجة حرارة السطح T4 (85 درجة مئوية)، أقل بكثير من درجة حرارة اشتعال الميثانول، مما يضمن السلامة المطلقة.
س 3: ما هي الاحتياطات الخاصة التي يجب اتخاذها عند توصيل محرك مقاوم للانفجار؟
القضية الأساسية هي الختم.
1. لا تترك الأجهزة الطرفية غير المستخدمة في وضع الخمول أبدًا: يجب إغلاق منافذ الأسلاك غير المستخدمة بقوابس عمياء مقاومة للانفجار (أغطية طرفية).
2. شد حلقة الختم: بعد إدخال الكابل، يجب تشديد الغدة لضمان أن حلقة الختم المطاطية تمسك الكابل بإحكام. لا يقتصر هذا على العزل المائي فحسب، بل أيضًا لمنع لهب الانفجار الداخلي من الهروب عبر فجوات الكابلات.
