تم تصميم محرك Hengfu Aluminium Housing Motor B3 المثبت على القدم للتميز في البيئات الصعبة، حيث يوفر نطاقًا واسعًا من الطاقة من 0.06 كيلو وات إلى 7.5 كيلو وات عبر 8 أحجام إطارات قياسية. متوافق مع أبعاد IEC ومعايير كفاءة IE3، ويتميز هذا المحرك بغطاء ألومنيوم مقاوم للتآكل يضمن التبريد السريع وبصمة خفيفة الوزن. تم تصميم قلبه ليدوم طويلاً، باستخدام محامل NSK الدقيقة وعزل الفئة F لتوفير تشغيل مستقر ومنخفض الضوضاء حتى في الظروف الرطبة أو المتربة. باعتبارنا مصنع مصدر مقره الصين، فإننا نوفر للعملاء العالميين فترات زمنية ثابتة وخيارات تركيب مخصصة، مما يجعله حل القيادة المثالي للنقل والتعبئة ومعالجة الأغذية والمعدات الكيميائية.
هيكل محرك الإسكان الألومنيوم B3 المثبت على القدم، أداء الختم الجيد. وتلبية معيار IP55 لحماية الغلاف الخارجي.
يوفر تصميم المشتت الحراري للتبريد مساحة سطحية كبيرة وقدرة حرارية عالية، بحيث يمكن للمحركات أن تعمل بشكل جيد في بيئة التشغيل الرهيبة للغاية.
تعويض التوازن الديناميكي الدقيق ومحامل منخفضة الضوضاء، تجعل المحرك يعمل بسلاسة وهدوء أكبر.
مع فئات العزل F.
عندما يتم توصيل جهاز الختم المحدد مسبقًا للعمود الخارجي مع المتغير والمخفض، فإن الختم سيكون أكثر أمانًا.
هناك إمكانية تبادلية فائقة بين معيار الحجم IEC والنموذج المثبت على IM.
الهيكل الخارجي: سبائك الألومنيوم
العمود: فولاذ 40Cr مكرر بالحرارة
الأسلاك الكهرومغناطيسية: بولي-QZ-2؛ بوليميد QZY-2
صفيحة فولاذية Si: DW470/600/800
تحمل: C&U؛ نسك؛ إن تي إن؛ سكف؛ آخر
RAL9006 الفضة
ral5010 الأزرق

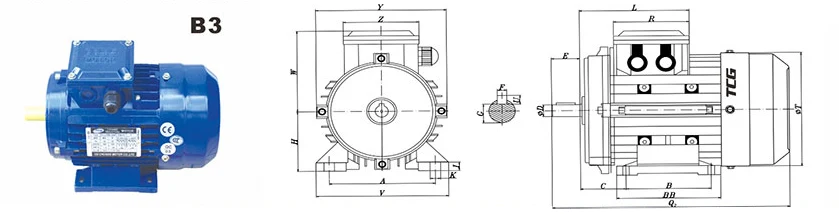

| لا. | A | B | C | D | E | F | G | H | 1 | س2 | U | V | W | Y | ب | L | R | T | Z | K | محرك التردد المتغير |
| TC56 | 90 | 71 | 35 | 9 | 20 | 3 | 7.3 | 56 | 10 | 204 | 3 | 110 | 77 | 108 | 87 | 90 | 65 | 112 | 65 | 5.8 | - |
| TC63 | 100 | 80 | 43 | 11 | 23 | 4 | 8.8 | 63 | 9 | 222 | 4 | 126 | 84 | 119 | 100 | 101 | 70 | 120 | 70 | 8 | 282 |
| TC71 | 112 | 90 | 47 | 14 | 30 | 5 | 11.3 | 71 | 10 | 247 | 5 | 140 | 94 | 136 | 110 | 116 | 80 | 139 | 80 | 7 | 302 |
| TC80 | 125 | 100 | 51 | 19 | 40 | 6 | 15.8 | 80 | 10 | 287 | 6 | 159 | 108 | 153 | 125 | 130 | 90 | 156 | 90 | 10 | 343 |
| TC90 | 140 |
100 (125) |
56 | 24 | 50 | 8 | 20 | 90 | 12 |
315 (34) |
7 | 180 | 110 | 158 |
130 (155) |
134 | 90 | 162 | 90 | 10 |
370 (388) |
| TC100 | 160 | 140 | 63 | 28 | 60 | 8 | 24 | 100 | 14 | 389 | 7 | 200 | 150 | 191 | 176 | 134 | 104 | 196 | 104 | 12 | 443 |
| TC112 | 190 | 140 | 71 | 28 | 60 | 8 | 24 | 112 | 15 | 398 | 7 | 224 | 147 | 204 | 176 | 170 | 130 | 204 | 130 | 12 | - |
| TC132 | 216 |
140 (178) |
89 | 38 | 80 | 10 | 33 | 132 | 16 |
457 (503) |
8 | 255 | 174 | 243 |
185 (220) |
187 | 140 | 243 | 150 | 13 | - |

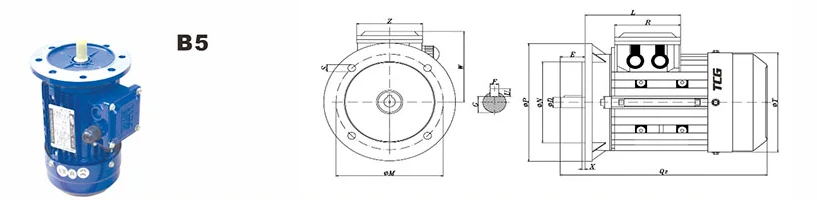

| لا. | D | E | F | G | M | N | P | س₂ | S | U | W | X | L | R | T | Z | محرك التردد المتغير |
| TC56 | 6 | 20 | 3 | 7.3 | 100 | 80 | 120 | 204 | 7 | 3 | 77 | 2.5 | 90 | 65 | 112 | 65 | - |
| TC63 | 11 | 23 | 4 | 8.8 | 115 | 95 | 140 | 222 | 9.5 | 4 | 84 | 3 | 97 | 70 | 120 | 70 | 282 |
| TC71 | 14 | 30 | 5 | 11.3 | 130 | 110 | 160 | 247 | 9.5 | 5 | 94 | 3.5 | 115 | 80 | 139 | 80 | 302 |
| TC80 | 19 | 40 | 6 | 15.8 | 165 | 130 | 200 | 286 | 11 | 6 | 108 | 3.5 | 130 | 90 | 156 | 90 | 343 |
| TC90 | 24 | 50 | 8 | 20 | 165 | 130 | 200 |
315 (340) |
11 | 7 | 111 | 3.5 | 129 | 90 | 162 | 90 |
370 (388) |
| TC100 | 28 | 60 | 8 | 24 | 215 | 180 | 250 | 390 | 15 | 7 | 150 | 4 | 141 | 104 | 196 | 104 | 443 |
| TC112 | 28 | 60 | 8 | 24 | 215 | 180 | 250 | 398 | 15 | 7 | 147 | 4 | 170 | 130 | 204 | 130 | - |
| TC132 | 38 | 80 | 10 | 33 | 265 | 230 | 300 |
457 (503) |
15 | 8 | 174 | 4 | 187 | 140 | 243 | 150 | - |
ملاحظة: يمكن إضافة تحويل التردد، والكبح، والتشفير. مقوم محرك الفرامل DC خارجي، بنفس الحجم المذكور أعلاه. () يمثل أحجام 90L و132M.
| يكتب |
قوة (كيلوواط) |
تصنيف سرعة (ص / دقيقة) |
تصنيف حاضِر (أ) |
قوة عامل كوسΦ |
تصنيف عزم الدوران (و.ن) |
بدء معامل |
تحمل معامل |
الزائد معامل |
وزن (كجم) |
|
2ف ن0=3000r/دقيقة |
|||||||||
| TC5612 | 0.09 | 2800 | 0.32 | 0.68 | 0.307 | 2.3 | 2.3 | 6 | 2.6 |
| TC5622 | 0.12 | 2800 | 0.38 | 0.71 | 0.410 | 2.3 | 2.3 | 6 | 3.1 |
| TC5632 | 0.18 | 2800 | 0.65 | 0.70 | 0.614 | 2.3 | 2.3 | 6 | 3.6 |
| TC6312 | 0.18 | 2800 | 0.51 | 0.80 | 0.614 | 2.2 | 2.2 | 5.5 | 3.8 |
| TC6322 | 0.25 | 2800 | 0.67 | 0.81 | 0.853 | 2.2 | 2.2 | 5.5 | 3.8 |
| TC6332 | 0.37 | 2800 | 1.05 | 0.78 | 1.26 | 2.2 | 2.2 | 6.1 | 4.2 |
| TC7112 | 0.37 | 2800 | 0.98 | 0.81 | 1.26 | 2.2 | 2.2 | 6.1 | 5.4 |
| TC7122 | 0.55 | 2800 | 1.33 | 0.82 | 1.88 | 2.2 | 2.3 | 6.1 | 5.9 |
| TC7132 | 0.75 | 2800 | 1.82 | 0.83 | 2.56 | 2.3 | 2.3 | 6.1 | 6.4 |
| TC8012 | 0.75 | 2800 | 1.78 | 0.83 | 2.56 | 2.2 | 2.3 | 6.1 | 8.1 |
| TC8022 | 1.1 | 2800 | 2.49 | 0.84 | 3.75 | 2.2 | 2.3 | 7 | 9.3 |
| TC90S2 | 1.5 | 2840 | 3.34 | 0.84 | 5.04 | 2.2 | 2.3 | 7 | 10.9 |
| TC90L2 | 2.2 | 2840 | 4.69 | 0.85 | 7.40 | 2.2 | 2.3 | 7 | 13.8 |
| TC100L2 | 3 | 2860 | 6.14 | 0.87 | 10.0 | 2.2 | 2.3 | 7.5 | 19.6 |
| يكتب |
قوة (كيلوواط) |
تصنيف سرعة (ص / دقيقة) |
تصنيف حاضِر (أ) |
قوة عامل كوسΦ |
تصنيف عزم الدوران (و.ن) |
بدء معامل |
تحمل معامل |
الزائد معامل |
وزن (كجم) |
|
4ف ن0=1500r/دقيقة |
|||||||||
| TC5614 | 0.06 | 1380 | 0.28 | 0.58 | 0.410 | 2.4 | 2.4 | 6 | 3.3 |
| TC5624 | 0.09 | 1380 | 0.39 | 0.61 | 0.614 | 2.4 | 2.4 | 6 | 3.3 |
| TC5634 | 0.12 | 1380 | 0.52 | 0.62 | 0.819 | 2.4 | 2.4 | 6 | 3.8 |
| TC6314 | 0.12 | 1380 | 0.43 | 0.72 | 0.819 | 2.1 | 2.2 | 4.4 | 4.0 |
| TC6324 | 0.18 | 1380 | 0.61 | 0.73 | 1.23 | 2.1 | 2.2 | 4.4 | 4.0 |
| TC6334 | 0.25 | 1380 | 0.86 | 0.67 | 1.71 | 2.1 | 2.2 | 5.2 | 4.5 |
| TC6344 | 0.37 | 1380 | 1.2 | 0.67 | 2.50 | 2.1 | 2.2 | 5.2 | 4.8 |
| TC7114 | 0.25 | 1400 | 0.76 | 0.74 | 1.71 | 2.1 | 2.2 | 5.2 | 5.2 |
| TC7124 | 0.37 | 1400 | 1.07 | 0.75 | 2.53 | 2.1 | 2.2 | 5.2 | 5.3 |
| TC7134 | 0.55 | 1400 | 1.66 | 0.7 | 3.75 | 2.4 | 2.3 | 5.2 | 6.2 |
| TC7144 | 0.75 | 1400 | 2.1 | 0.68 | 5.12 | 2.4 | 2.3 | 6 | 7.2 |
| TC8014 | 0.55 | 1400 | 1.54 | 0.75 | 3.75 | 2.4 | 2.3 | 5.2 | 7.8 |
| TC8024 | 0.75 | 1400 | 1.99 | 0.76 | 5.12 | 2.3 | 2.3 | 6 | 9.3 |
| TC8034 | 1.1 | 1400 | 2.78 | 0.77 | 7.40 | 2.3 | 2.3 | 6 | 10.6 |
| TC90S4 | 1.1 | 1420 | 2.80 | 0.77 | 7.40 | 2.3 | 2.3 | 6 | 11.3 |
| TC90L4 | 1.5 | 1420 | 3.65 | 0.79 | 10.1 | 2.3 | 2.3 | 6 | 14.2 |
| TC100L1-4 | 2.2 | 1420 | 5.05 | 0.81 | 14.8 | 2.3 | 2.3 | 7 | 19.7 |
| TC100L2-4 | 3 | 1420 | 6.64 | 0.82 | 20.2 | 2.3 | 2.3 | 7 | 23.9 |
| يكتب |
قوة (كيلوواط) |
تصنيف سرعة (ص / دقيقة) |
تصنيف حاضِر (أ) |
قوة عامل كوسΦ |
تصنيف عزم الدوران (و.ن) |
بدء معامل |
تحمل معامل |
الزائد معامل |
وزن (كجم) |
|
2ف ن0=3000r/دقيقة |
|||||||||
| TC7116 | 0.18 | 910 | 0.71 | 0.66 | 1.88 | 1.9 | 2.0 | 4.0 | 6.0 |
| TC7126 | 0.25 | 910 | 0.92 | 0.68 | 2.62 | 1.9 | 2.0 | 4.0 | 7.2 |
| TC8016 | 0.37 | 910 | 1.27 | 0.70 | 3.88 | 1.9 | 2.0 | 4.7 | 7.8 |
| TC8026 | 0.55 | 910 | 1.74 | 0.72 | 5.77 | 1.9 | 2.1 | 4.7 | 9.2 |
| TC90S6 | 0.75 | 920 | 2.23 | 0.72 | 7.78 | 2.0 | 2.1 | 5.5 | 11.6 |
| TC90L6 | 1.1 | 920 | 3.10 | 0.73 | 11.4 | 2.0 | 2.1 | 5.5 | 14.3 |
| TC100L6 | 1.5 | 940 | 3.89 | 0.75 | 15.2 | 2.0 | 2.1 | 5.5 | 18.4 |
ملحوظة: المعلمات المذكورة أعلاه تحت الحالة: 3 مراحل Y2-38OV/5OHz
1. ما هي معايير الكفاءة التي تلبيها محركاتك؟
يتوافق محرك الإسكان المصنوع من الألومنيوم B3 المثبت على القدم مع مستوى كفاءة IE3 وفقًا للمواصفة IEC 60034-30-1. بالنسبة للأسواق التي تتطلب كفاءة أعلى، فإننا نقدم أيضًا نماذج كفاءة IE4 المتميزة عند الطلب. تتوافق جميع المحركات مع GB18613-2020 ولوائح الطاقة الدولية.
2. ما هو نطاق الطاقة وأحجام الإطارات المتاحة؟
يغطي محرك الإسكان الألومنيوم B3 المثبت على القدم من 0.06 كيلو وات إلى 7.5 كيلو وات مع 8 أحجام إطارات قياسية. نحن نقدم أيضًا التخصيص لتصنيفات الطاقة الخاصة وأبعاد التثبيت لتلبية احتياجات المشروع المحددة.
3. ما هي الشهادات التي لديك للتصدير؟
نحن نقدم شهادات ISO9001، CE، وCCC. يتم تصنيع محركاتنا وفقًا لمعايير IEC وGB، مما يضمن الامتثال لمعظم الأسواق الدولية بما في ذلك أوروبا وجنوب شرق آسيا والشرق الأوسط وأمريكا الجنوبية.
4. هل يمكنني الحصول على محركات OEM أو مخصصة؟
نعم، TCG هو مصنع صيني محترف يقدم خدمات OEM/ODM كاملة. نحن ندعم مواد العمود المخصصة (الفولاذ المقاوم للصدأ 304/316)، وألوان الطلاء الخاصة (رمز RAL)، وتخصيص الجهد، والسخانات، وأجهزة استشعار درجة الحرارة، وخيارات العلامات التجارية.
5. ما هي المهلة الزمنية للطلبات بالجملة؟
باعتبارنا شركة مصنعة ذات إنتاج داخلي، فإن المهلة القياسية لدينا هي 15-20 يوم عمل للطلبات بالجملة. يمكن ترتيب أوامر العينة في غضون 7-10 أيام. نحن ندعم أيضًا شروط الشحن FOB وCIF.
6. ما هي أنواع التركيب المتوفرة؟
نحن نقدم تكوينات تركيب متنوعة بما في ذلك B3 (مثبت بالقدم)، وB5 (مثبت بالشفة)، وB14 (مثبت على الوجه)، وB35 (مجمع). النوع B3 المثبت على القدم هو الأكثر استخدامًا في التطبيقات الصناعية.
7. كيف يمكنك ضمان جودة المنتج وكفاءة الطاقة؟
يخضع كل محرك لاختبارات بنسبة 100% قبل الشحن، بما في ذلك اختبارات مقاومة التيار والاهتزاز والضوضاء والعزل. نحن نستخدم محامل NSK أو SKF، وفولاذ السيليكون عالي الجودة (DW470/600/800)، ولفائف النحاس النقي بنسبة 100% مع عزل الفئة F لضمان الموثوقية على المدى الطويل والكفاءة العالية.
8. ما هو الضمان ودعم ما بعد البيع؟
نحن نقدم ضمانًا قياسيًا لمدة 18 شهرًا من تاريخ الشحن. يقدم فريقنا الفني الدعم عن بعد، وتوريد قطع الغيار، والمساعدة في استكشاف الأخطاء وإصلاحها. بالنسبة للمشاريع الكبيرة، يمكننا أيضًا ترتيب التوجيه في الموقع إذا لزم الأمر.
